二、产品简介​

Stüwe FKD-150-70 系列联轴器，适配中大型设备动力传动，可补偿轴偏差，扭矩传递稳定，减少设备振动，适配多行业传动需求。​

三、详细介绍​

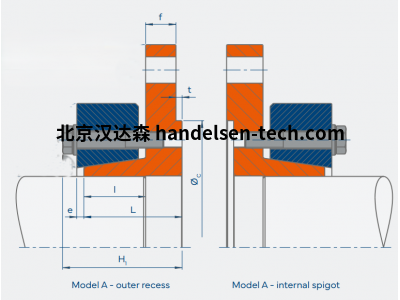

Stüwe FKD-150-70 系列联轴器以 “稳定动力传递”“适配轴系偏差” 为设计核心，能满足工业领域电机、泵组、减速机等中大型设备的动力衔接需求。该联轴器采用分体式结构设计，由两个半联轴器与中间弹性元件组成，安装时无需拆解设备轴系，仅需通过螺栓将半联轴器与设备轴固定，再对接中间元件即可完成装配，适配不同轴距的设备组合，降低安装调整难度。​

从传动性能来看，联轴器通过中间弹性元件传递扭矩，可有效补偿设备运行中出现的径向、轴向及角向偏差，避免因轴系不对中导致的附加力，减少设备轴承、齿轮等部件的磨损。相比刚性联轴器，其弹性元件具备一定缓冲作用，能吸收设备启动与运行时的振动冲击，降低噪音，保障设备平稳运行。同时，该系列联轴器扭矩传递能力强，可稳定承载中大型设备的动力输出需求，且传递效率高，动力损耗小，不影响设备整体运行效率。​

材质选用高强度与高弹性兼具的材料：半联轴器采用锻钢材质，经热处理强化，具备良好的刚性与耐磨性，长期承受扭矩不易变形；中间弹性元件选用耐油橡胶或聚氨酯材料，弹性稳定，耐老化性能好，适配工业环境中的油污、温度变化等工况。此外，联轴器表面经过防锈处理，可耐受潮湿、多尘的车间环境，延长使用寿命。​

操作与维护方面，联轴器安装后无需频繁调整，日常维护仅需定期检查螺栓紧固状态、弹性元件有无老化或裂纹，若弹性元件磨损，单独更换即可，无需整体更换联轴器，降低维护成本。其结构简单可靠，无复杂传动部件，故障率低，可长期稳定运行，适配工业设备连续生产的需求。​

四、技术参数​

型号：FKD-150-70 系列​

产品类型：弹性分体式联轴器​

公称扭矩：1500 N・m​

许用转速：3600 r/min​

轴孔直径范围：d1/d2=40-70 mm​

轴孔类型：圆柱形孔（H7）、圆锥形孔（1:10）可选​

补偿量：​

径向：≤0.5 mm​

轴向：≤2 mm​

角向：≤1°​

半联轴器材质：42CrMo4 锻钢（表面镀锌防锈）​

弹性元件材质：丁腈橡胶（NBR）/ 聚氨酯（PU）可选​

工作温度范围：-30℃~+80℃（NBR）；-20℃~+90℃（PU）​

安装方式：键连接 + 螺栓紧固​

防护等级：IP54（防尘、防溅水）​

五、应用场景​

泵类设备领域：用于离心泵、螺杆泵与电机的动力连接，补偿泵组运行时的轴系偏差，减少振动，保障泵体稳定输送流体，适配水处理、化工输送场景。​

减速机配套领域：用于减速机与生产线传动辊的连接，稳定传递扭矩，适配流水线输送设备、包装机械的动力传动需求。​

发电设备领域：用于小型柴油发电机、燃气发电机的曲轴与发电机转子连接，吸收启动冲击，保障发电过程平稳，减少设备损耗。​

矿山机械领域：用于小型破碎机、输送机的电机与齿轮箱连接，耐受多尘环境，补偿设备运行中的轴偏差，确保矿山作业连续进行。​

机床设备领域：用于数控机床主轴与电机的动力连接，传递扭矩稳定，减少振动对加工精度的影响，适配精密零件加工场景。​
