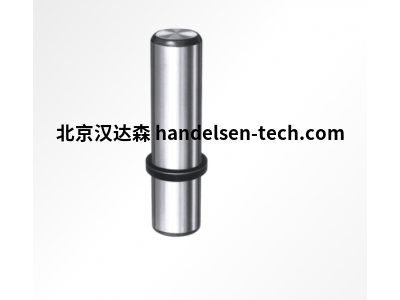

德国 Steinel ST9825 系列导柱
德国 Steinel 公司专注精密机械导向元件研发生产，为工业领域提供适配的导柱类产品，助力设备部件精准定位与滑动。
二、产品简介
Steinel ST9825 系列导柱，适配多种设备导向需求，采用高精度加工工艺，能实现部件稳定滑动与定位，减少运行偏差。
三、详细介绍
Steinel ST9825 系列导柱在设计与制造中，以 “精准导向” 与 “稳定耐用” 为核心，可满足工业设备对部件滑动定位的高精度需求。该系列导柱涵盖多种规格，外径、长度参数丰富，能适配不同设备的安装空间与导向行程，安装时无需大幅改造设备结构，仅需按标准孔位对接，即可快速融入设备系统，降低装配难度。
从结构来看，导柱采用一体式实心设计，表面经过精密研磨与硬化处理，圆柱度与直线度控制严格。在设备运行过程中，导柱能为滑动部件提供平稳的导向轨迹，相比普通导柱，可有效减少部件滑动时的晃动与偏移，确保设备动作精准。同时，实心结构赋予导柱较好的抗弯曲能力，能承受一定的径向载荷，避免长期使用中因受力变形影响导向精度。
材质选用优质轴承钢，经过专业热处理工艺，硬度可达 HRC 58-62，具备优异的耐磨性与抗疲劳性。在高频次滑动摩擦场景中，导柱表面不易出现磨损痕迹，延长使用寿命；且轴承钢材质的抗腐蚀性能较好，在潮湿、多尘的工业环境中，经表面防锈处理后，能减少锈蚀对导向性能的影响，维持稳定的运行状态。
安装与维护便捷，导柱两端设计有标准安装接口，可通过螺栓快速固定；日常使用中，仅需定期清洁表面油污、检查配合间隙，无需复杂维护工序，降低设备运维成本。此外，该系列导柱的精度控制严格，外径公差保持在较小范围，与导向套的配合间隙均匀，能进一步提升部件滑动的平顺性，保障设备整体运行精度。
四、技术参数
系列型号：ST9825 系列（含 ST9825-100、ST9825-150 等规格）
外径尺寸：25/32/40/50/63/80/100mm（标准规格，适配对应导向套）
长度规格：125mm-400mm（多种可选，满足不同行程需求）
材质：优质轴承钢（如 SUJ2 型号）
表面处理：精密研磨（表面粗糙度 Ra ≤ 0.4μm）+ 硬化处理
硬度：HRC 58-62（经整体热处理）
圆柱度：≤ 0.003mm/m
直线度：≤ 0.002mm/m
工作温度范围：-20℃ 至 + 120℃
配合类型：过渡配合（H7/f6，适配标准导向套）
最大径向载荷：8kN（静态工况）
安装方式：螺栓固定（两端带螺纹孔 / 定位台阶）
五、应用场景
模具行业：用于冲压模具、注塑模具的导柱导套系统，为模具开合提供精准导向，避免模具型腔错位，保障成型产品尺寸一致性。
机床设备领域：适配数控机床、加工中心的滑台、刀塔导向机构，确保滑台滑动平稳、刀塔定位精准，提升加工精度与效率。
自动化设备领域：用于自动化装配线的抓取机构、输送平台导向，保障机构动作精准，减少工件转运与装配过程中的位置偏差。
印刷机械领域：适配印刷机的印版滚筒、压印滚筒导向系统，确保滚筒转动与滑动时位置稳定，避免印刷套印偏差。
纺织机械领域：用于纺织机的罗拉、导纱部件导向，保障罗拉匀速转动与导纱部件精准移动，减少纱线张力波动，提升纺织面料质量。
