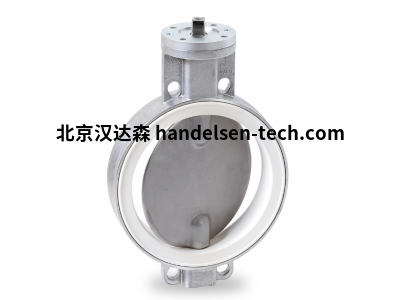

德国 Warex Valve DKZ110型蝶阀

翻译

搜索

复制



一、产品详细介绍​

该蝶阀以中心对称蝶板为核心控制部件，搭配蜗轮蜗杆传动机构。工作时，通过旋转阀杆带动蜗轮蜗杆运转，进而驱动蝶板在阀体内旋转 —— 蝶板旋转 90° 即可实现阀门的全开或全关，旋转角度在 0°-90° 之间调节时，可精准控制流体流量。这种结构操作便捷，启闭速度快，能快速响应管道系统的流量调节需求，减少流体输送中断时间。​

材质选用上，阀体采用球墨铸铁材质，具备良好的刚性与抗腐蚀性能，可耐受多种酸碱流体与工业介质侵蚀，延长阀门使用寿命；蝶板采用不锈钢材质，表面经过抛光处理，减少流体阻力，同时提升耐磨性，避免长期使用导致的密封面磨损；密封面采用丁腈橡胶，具备良好的弹性与密封性，能紧密贴合蝶板与阀体密封槽，有效防止流体泄漏，适配中低压工况下的密封需求。此外，阀杆采用不锈钢材质，表面镀铬处理，提升防锈性能与耐磨性，确保长期顺畅操作。​

产品在性能设计上注重实用性与安全性，配备手动操作手柄，手柄上设有角度指示刻度，便于操作人员精准掌控蝶板旋转角度，实现流量的可视化调节。同时，阀门支持加装电动或气动执行器，可根据自动化需求升级为自动控制模式，适配智能化管道系统。阀门内置防抱死结构，阀杆与蝶板连接部位采用精密配合，避免长期使用出现卡滞现象，降低维护频率。此外，阀门适配多种管道连接方式，可通过法兰与管道快速对接，安装流程简单，适配不同管径的管道系统。​

二、技术参数​

型号：DKZ110​

产品类型：中线蝶阀​

公称通径：DN50-DN600​

公称压力：PN1.0-PN1.6MPa​

工作温度范围：-10℃～80℃​

介质温度：–40至+200°C

阀体材质：不锈钢

蝶板材质：不锈钢（304）​

密封面材质：丁腈橡胶​

阀杆材质：不锈钢（304，表面镀铬）​

传动方式：手动（可升级电动 / 气动）​

连接方式：法兰连接（符合 GB/T 9113 标准）​

泄漏等级：GB/T 13927-2008 Ⅳ 级​

操作扭矩：≤50N・m（DN200，PN1.6MPa 时）​

三、应用场景​

水处理领域：在市政污水处理厂的进水管道、沉淀池出水管道中，用于控制污水流量，调节各处理单元的进水负荷；在自来水厂的配水管道中，精准控制自来水输送量，满足不同区域的用水需求，避免管道压力波动。​

工业生产领域：在化工企业的原料输送管道中，控制酸碱溶液、溶剂等流体的通断与流量，保障生产工艺稳定；在食品加工企业的冷却水管道中，调节冷却水流量，维持生产设备的适宜工作温度，确保产品质量。​

暖通空调领域：在商业建筑的中央空调水循环系统中，用于控制冷水或热水的输送流量，调节各楼层、各房间的温度，实现能源合理分配；在工业厂房的供暖管道中，控制热水流量，适配不同区域的采暖需求，提升室内舒适度。​
