德国 FUNKE 公司专注换热设备研发制造多年，注重产品实用性与适配性，为多行业提供换热解决方案。​

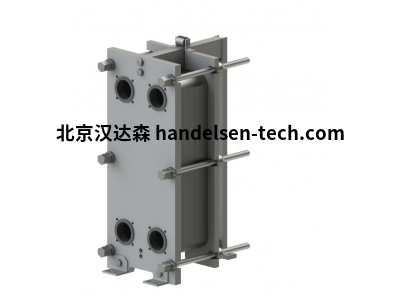

FUNKE FP 05-31-1-NH-1 板式换热器，采用板式结构，能高效传递热量，适配多种场景下的温度调控需求。​

一、产品详细介绍​

该板式换热器以多片冲压成型的波纹状换热板为核心，板片通过夹紧螺栓固定在前后框架之间，相邻板片形成独立的流体通道。工作时，冷热两种流体分别在各自通道内逆向流动，借助换热板片的导热作用实现热量交换 —— 高温流体释放热量降温，低温流体吸收热量升温，进而达成温度调节目标。波纹状板片不仅增大了换热接触面积，还能促使流体形成湍流，打破流体边界层，降低热阻，提升换热效率，缩短温度平衡时间。​

材质选用上，换热板片采用 304 不锈钢，具备良好的导热性与耐腐蚀性，可适配水、油等多种常见流体，减少化学腐蚀对板片的损伤，延长设备使用寿命；前后框架与夹紧螺栓采用碳钢材质，经表面防腐处理，结构稳固，能承受夹紧力与工作压力，保障设备整体刚性。板片密封采用食品级丁腈橡胶垫片，紧密嵌入板片密封槽内，有效阻隔冷热流体混合泄漏，且垫片拆装便捷，便于后期维护更换，降低运维难度。​

产品设计兼顾灵活性与实用性，换热面积可根据实际换热需求，通过增减板片数量灵活调整，适配不同负荷工况。设备整体体积小巧，占地面积仅需常规管式换热器的 1/3-1/5，适合空间有限的安装场景。进出口接管采用标准化接口，可与多种管路系统快速对接，简化安装流程。运行过程中，流体在通道内流动阻力小，能减少输送泵的能耗；同时，板片可整体拆卸，便于对板片表面进行清洁，避免污垢堆积影响换热效率，保障设备长期稳定运行。​

二、技术参数​

型号：FP 05-31-1-NH-1​

换热类型：板式换热​

换热面积：5㎡（标准配置）​

设计压力：10bar​

设计温度：-5℃～120℃​

板片材质：304 不锈钢​

框架材质：碳钢（表面防腐处理）​

密封垫片材质：食品级丁腈橡胶​

流体通道形式：单流程（冷热流体独立单通道）​

最大处理流量：15m³/h（单侧流体，额定工况）​

换热效率：≥88%（额定工况下）​

夹紧螺栓数量：6 条（M16 规格）​

三、应用场景​

工业制造领域：在机床加工的冷却系统中，为切削液降温，将温度控制在 20-30℃，保障刀具使用寿命与加工精度；在汽车零部件清洗设备中，调节清洗液温度，提升清洗效果，避免温度过高或过低影响清洗质量。​

食品加工领域：在啤酒酿造过程中，用于麦芽汁的冷却环节，将高温麦芽汁快速冷却至发酵适宜温度（10-15℃），保障发酵过程稳定；在豆制品生产中，为豆浆预热或冷却，适配后续煮浆、凝固等工序的温度要求，确保产品品质。​

民用与商用领域：在小区集中供暖系统中，实现市政热水与小区循环水的热量交换，调节小区供暖水温，满足居民采暖需求；在商业洗衣房设备中，为洗涤水加热或冷却，适配不同衣物的洗涤温度要求，提升洗涤效果并保护衣物面料。​
