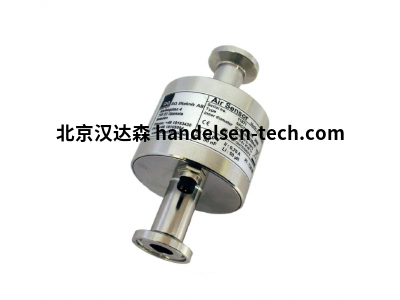

AQ SAC16-25 Ex 是一款防爆型气泡传感器，专为严苛工业环境设计，能精准检测液体中气泡，保障生产过程安全稳定。​

一、产品详细介绍​

SAC16-25 Ex 运用超声波非接触式检测技术。传感器内的压电陶瓷发射器，以 2MHz 高频超声波脉冲，穿透 316L 不锈钢外壳进入液体管道。因气体与液体声阻抗比约 1:3700，超 95% 声波能量遇气泡会反射回接收器。接收器把反射信号转为电信号，经 MCU 数字滤波与阈值比较，实现气泡检测。该技术可检测直径≥10μm 的气泡，响应时间≤50ms。​

它采用紧凑型三夹连接，内径 16mm、外径 51mm，适配 DN15-DN25 标准管路，节省空间。316L 不锈钢外壳与氟橡胶密封件，可耐受 pH 2-12 强酸碱环境，适合多种复杂工况。具备 IP67 防护等级与 Ex d IIC T6 防爆认证，外壳能承受 10bar 压力与 120℃高温，在易燃环境中可降低设备故障率。​

其通过 MCU 算法分析反射信号强度，实时输出气泡直径、数量与分布数据，检测精度达 ±5μm。支持三级报警阈值（10μm/50μm/100μm）独立配置，满足不同工艺需求。内置 EEPROM 存储器可记录最近 1000 条报警事件，支持 USB 数据导出，便于故障追溯。​

二、技术参数​

检测范围：可检测直径≥10μm 的气泡。​

响应时间：≤50ms。​

材质：316L 不锈钢外壳，氟橡胶密封件。​

防护等级：IP67。​

防爆等级：Ex d IIC T6。​

工作压力：10bar。​

工作温度：-20℃～120℃。​

连接方式：标准三夹连接。​

三、应用场景​

医药行业：在注射剂除菌过滤环节，于 0.22μm 除菌过滤器前段安装，实时监测滤膜完整性，检测到≥50μm 气泡时自动停机报警；在灌装封口工序，10μm 级检测精度使灌装液位误差控制在 ±0.1mm 以内。在血液成分分离机中，监测血浆与红细胞层间气泡，避免交叉污染，确保分离纯度。​

化工行业：适用于强酸碱液体输送过程中的气泡检测，耐腐蚀性能保证传感器长期稳定工作，保障生产流程安全，避免因气泡引发的质量问题。​

食品饮料行业：在饮料灌装、牛奶生产等环节，检测液体中的气泡，保证产品质量与包装效果，防止因气泡导致的灌装量不准确或产品外观瑕疵。​
