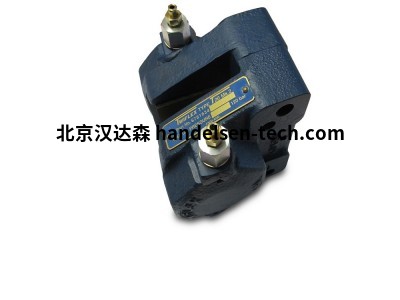

Twiflex MR 系列盘式制动卡钳安装参考
Twiflex MR 系列盘式制动卡钳安装参考
Twiflex MR 系列盘式制动卡钳适用于 12.7 毫米或 25.4 毫米厚的制动盘。最小圆盘直径为 250 毫米。MR2 的最小圆盘直径为 460 毫米。
通常每个制动盘使用一个或两个卡钳，但数量可能会根据制动盘大小而增加。制动器可以围绕盘的周边以任何角度定位，但理想情况下应水平安装（即在 3 点钟或 9 点钟位置）。如果卡钳安装角度与水平面的夹角大于 10°，或在垂直轴应用中，则应配备平衡连杆。Twiflex 提供一系列制动盘（参见制动盘和轮毂组件）。
对于气动操作，请使用干燥、过滤和非润滑的压缩空气。气动制动器需要一个控制阀，手动或气动或电信号操作。
图表上显示的额定值基于完全嵌入且经过调节的制动片，标称摩擦系数 μ = 0.4。Twiflex 盘式制动器必须与 Twiflex 无石棉刹车片一起使用。
有效圆盘半径 = 实际半径 (m) – 0.03m。
（有效圆盘半径 = 实际半径 (ft) – 0.09 ft）
项目 组件 部件号 数量
1 臂组件 - 推进器侧 6600112
2 臂组件 - 对面 6600113
3 卡尺底座 8030010
4 垫组件（1 个垫） 0780123-Z
5 张力弹簧 2400035
6 扭力弹簧 2500020
7 垫弹簧 7900024
该系列气动制动器使用干燥和过滤压力高达 7 bar 的压缩空气。 气动制动器需要一个可以手动或气动操作的控制阀或电信号。
如果需要更换隔膜，请确保供气断开后，拆下推进器的 M5 螺栓和后盖。拆下磨损的隔膜； 清理接触面和用新的隔膜和螺栓重新组装到位（拧紧扭矩 5.7Nm)。
安装：
MR 制动卡钳可以以任何角度安装在制动盘外围，但理想情况下它们应该是在圆盘上的 3 点钟和 9 点钟位置保持水平，以防止由于推进器的重量而产生的偏差。提供倾斜安装套件。
光盘：Twiflex 提供一系列 12.7 毫米 [0.5 英寸] 厚的标准圆盘，请参见数据表 DS0501。 最低限度MR 卡尺的圆盘直径为 250mm
控制器标准 Twiflex 控制器可用于单卡钳或多卡钳安装，用于电动、气动和液压信号系统。
垫更换：要更换垫片，请固定安装以确保安全。 松开垫弹簧并去除磨损的垫。 使用合适的清洁剂（例如石油溶剂油）清洁圆盘和垫座。 装上新的垫子。更换垫弹簧。
