德国striko爆破片 SVT 02-S型爆破指示器
德国striko爆破片 SVT 02-S型爆破指示器
| 吴子晗 QQ：629595979 手机：18501341528 电话：010-64714988-187 传真：010-84786709-667 邮件：sales66@handelsen.cn |
 |
 |

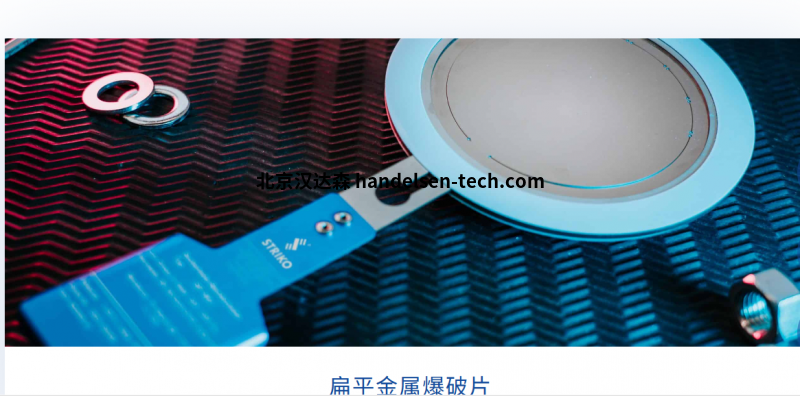

一、扁平金属爆破片
扁平金属爆破片可直接安装于法兰之间，无需额外支架，也适用于现有管路系统改造加装。
多组合式爆破片主要用于低压、静态超压及负压（欠压） 工况泄压保护。
型号分类
- SF-M：STRIKO 平面式、多层结构爆破片
- SF-MV 型：STRIKO 平面式、多层结构、带真空支撑爆破片
- SF-MD：STRIKO 扁平多层、双作用型（超压 / 欠压方向设定不同爆破压力）
应用优势
- 可带支架或无支架安装两用
- 可分别设定超压、欠压双向不同爆破压力
- 可按需选配集成真空支撑，适配真空工况
- 结构抗干扰、设计简洁、安装便捷
- 特殊材质工况工作比率可达 80%
- 抗扭矩偏差，不受法兰安装扭矩影响
- 标配3D 标识铭牌，可精准识别安装方向，保障安全装配
- 适用于气体、蒸汽、液体全介质工况

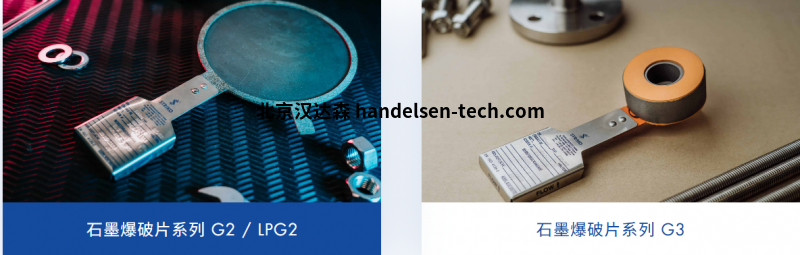

二、石墨爆破片 G2 / LPG2 系列
G2、LPG2 系列（LP = 低压型）为扁平石墨爆破片，适配中低设定爆破压力工况。
石墨材质核心优势：耐腐蚀性优异、性价比高，常规公称通径与爆破压力均有现货库存。
技术规格
- 材质：酚醛树脂浸渍石墨
- 公称通径：DN25～DN400
- 爆破压力：0.07 bar（表压）～28 bar（表压）
- 工作比率：80%
- 爆破公差：最小 ±10%
- 使用温度：-50℃ ～ +180℃
- 爆破片支架：HG2 型（石墨 / 不锈钢 / PTFE 衬里可选）
- 真空支撑：可按需选配
- 爆破指示器：可配套爆破指示器、泄漏传感器联用
三、石墨爆破片 G3 系列
型号
G3-M / G3-MV / G3-A / G3-AV
石墨爆破片通用优势：耐腐蚀性强、性价比高、装配简易。
型号释义
- G3-M：STRIKO 一体式石墨爆破片
- G3-MV：STRIKO 一体式石墨爆破片，带真空支撑
- G3-A：STRIKO 一体式石墨爆破片，加强型
- G3-AV：STRIKO 一体式石墨爆破片，加强型 + 真空支撑
应用优势
- 整体一体式结构，无拼接
- 直接法兰间安装，无需专用支架
- 自带加强环，可吸收法兰不对中产生的轴向附加载荷
技术规格
- 材质：酚醛树脂浸渍石墨；增强件：不锈钢 / 特种合金
- 公称通径：DN25～DN400
- 爆破压力：0.07 bar（表压）～28 bar（表压）
- 工作比率：80%
- 爆破公差：最小 ±10%
- 使用温度：-50℃ ～ +180℃
- 真空支撑：可选集成式
- 配套组件：可搭配爆破指示器、泄漏传感器
- 爆破片支架：无需额外配置
四、标准爆破片支架
适用系列
SH-F / SH-Z / SH-U 适配 SH / SZ / SU 系列金属爆破片
型号：SHF / SHZ / SHU
SHF、SHZ、SHU 为金属爆破片专用标准支架；也可选用 STRIKO 预紧扭矩式支架。
两种安装形式均可在法兰与支架间加装密封件，或集成安装爆破指示器、泄漏传感器。
通过法兰螺栓紧固，可在爆破片与支架入口间形成可靠金属密封。
技术规格
- 适用通径：DN20～DN250
- 材质：全不锈钢（标准 1.4571）；可选哈氏合金、山特维克 SX、钽材、PTFE 衬里、碳钢等特种材质
- 压力范围：依爆破片型号及公称通径匹配
- 使用温度：-200℃ ～ +480℃
