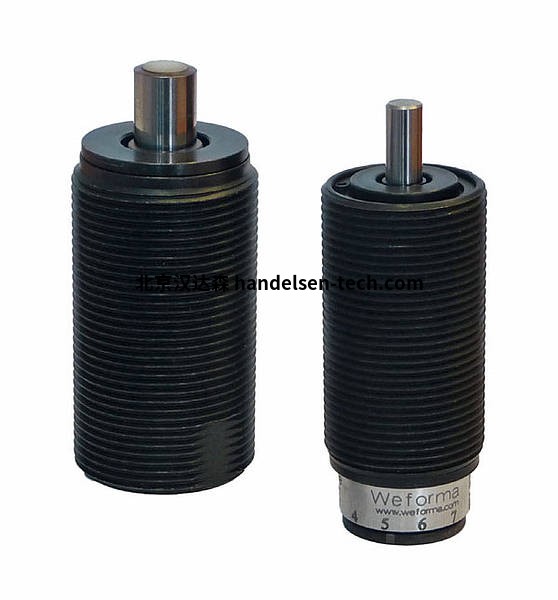

德国 Weforma Mega-Line M4~M12 微型液压工业缓冲器
德国 Weforma Mega-Line M4~M12 微型液压工业缓冲器
一、产品基础概述
Weforma（威福玛）德国原装Mega-Line 微型 WS-M 系列，螺纹规格覆盖 M4/M5/M6/M8/M10/M12，属于自补偿免调液压缓冲器，专为微型精密自动化、狭小安装空间设计，加大活塞结构相比同体积竞品吸能提升 400%，单位焦耳成本降低 50%。
| 吴子晗 QQ：629595979 手机：18501341528 电话：010-64714988-187 传真：010-84786709-667 邮件：sales66@handelsen.cn |
 |
 |
核心型号完整清单
WS-M 4×4、WS-M 5×4、WS-M 6×5、WS-M 8×5、WS-M 10×6、WS-M 10×8、WS-M 12×10
型号命名规则：WS-M 螺纹 × 行程（mm）
二、核心结构与材质优势
- 吸能核心：加大活塞 + 铝钛氮化硬化活塞，硝化精密导向，摩擦极低，高频耐久
- 壳体：ProSurf 特种防腐涂层，标准碳钢；可选全 1.4301 不锈钢食品级版本（符合 USDA-H1）
- 活塞杆：淬火硬化不锈钢，耐磨抗冲击
- 密封介质：专用低温阻尼油，标准工况 - 20℃~+80℃；特殊款可定制 - 50℃~+120℃宽温
- 安全设计：内置一体式机械限位挡块，杜绝超行程撞坏设备；外壳两侧铣平面，配合防松螺母快速锁紧，6g 精密细牙螺纹抗 2000Hz 振动不松脱
- 缓冲头可选
- A：标准黑色塑料缓冲帽（通用）
- AP：静音软质消音帽（降噪场景）
- AS：金属钢帽（重载硬撞击）
三、关键技术参数汇总
1. 尺寸与重量
nfig="[object Object]" style="font-variant-numeric: normal; font-variant-east-asian: normal; font-variant-alternates: normal; font-size-adjust: none; font-kerning: auto; font-optical-sizing: auto; font-feature-settings: normal; font-variation-settings: normal; font-variant-position: normal; font-variant-emoji: normal; font-stretch: normal; line-height: 24px; flex: 0 1 auto; flex-direction: row; justify-content: normal; align-items: normal; padding: 0px; margin: 0px 0px 8px; background: none 0% 0% / auto repeat scroll padding-box border-box rgba(0, 0, 0, 0);">
| 型号 | 螺纹 | 行程 | 外径 | 总长 | 自重 | 最大锁紧扭矩 |
|---|---|---|---|---|---|---|
| WS-M4×4 | M4 | 4mm | 8mm | 29mm | 3g | 0.8Nm |
| WS-M5×4 | M5 | 4mm | 9mm | 29mm | 3g | 1.0Nm |
| WS-M6×5 | M6 | 5mm | 10mm | 32mm | 3g | 1.2Nm |
| WS-M8×5 | M8 | 5mm | 12mm | 44mm | 7g | 2.0Nm |
| WS-M10×6 | M10 | 6mm | 14mm | 51mm | 11g | 4.0Nm |
| WS-M10×8 | M10 | 8mm | 14mm | 57mm | 14g | 4.0Nm |
| WS-M12×10 | M12 | 10mm | 18mm | 61mm | 30g | 8.0Nm |
2. 吸能与工况性能
- 单次最大吸能：1.0~9.0Nm
- 适配移动质量：0.05kg ~ 61kg
- 允许冲击速度：0.2~3m/s
- 阻尼特性：全程线性自补偿，无需手动调节，安装即用
- 循环寿命：百万次级稳定缓冲，无漏油衰减
四、产品核心特性
- 微型紧凑：最小 M4 外径仅 8mm，安装间隙≥0.5mm 即可嵌入，适配微型模组、狭小设备腔体内置
- 高性价比：同等吸能体积更小、单位焦耳成本更低
- 免维护：密封封闭液压结构，无需加油、无调节旋钮
- 全域安装：任意角度水平 / 垂直倒置均可工作
- 多行业定制款：不锈钢防腐款、高低温款、食品卫生款、英制 UNF 美制螺纹（UH 后缀）
五、典型应用场景
- 3C 电子设备：微型机械臂、PCB 检测治具、小型移栽模组、点胶 / 焊锡机限位缓冲
- 精密自动化：小型分度盘、微型气缸末端减震、料仓挡板缓冲
- 医疗 / 食品设备：不锈钢款适配制药灌装、小型输送线
- 光学检测仪器：镜头滑台、精密定位平台消冲击、降噪
- 小型包装设备：微型推送机构、分料挡板限位
六、选型与安装要点
- 选型优先核对：冲击速度、移动质量、单次冲击动能，预留 1.2~1.5 安全余量
- 安装：使用配套锁紧螺母，按表格扭矩紧固，避免壳体变形漏油
- 冲击头必须垂直对中，禁止侧向受力，否则大幅缩短寿命
- 环境粉尘 / 水汽大优先选用不锈钢 AS 金属帽版本
