意大利mini motor电机MP3N / MP4N 直流永磁减速电机

意大利mini motor电机MP3N / MP4N 直流永磁减速电机
一、基础定义与核心电机本体参数

电机本体统一规格（MP3N / MP4N 通用电机单元）

1. 供电：12VDC / 24VDC 工业直流标准电压
2. 输入吸收功率：最大 230W，额定输入转速约 2800~2900rpm
3. 结构：全封闭自冷却，无需外置风扇通风；F 级耐高温绕组绝缘
4. 防护：IP65 整机密封，防水防尘，适配潮湿、粉尘产线
5. 轴承：滚珠 / 滚柱轴承，长寿命专用合成油终身润滑
6. 密封：高温氟橡胶 FKM 密封圈，可耐受 - 20℃~+60℃环境
7. 安装法兰：B3 底脚、B5 法兰（分 B5/S 左出轴、B5/D 右出轴）

MP3N 与 MP4N 机头差异

• MP3N：标准尺寸电机头，适配MCC26（中心距 26 蜗轮箱）、PAC 小型同轴、PACE 轻型行星，机身更短、自重更轻
• MP4N：加长壳体电机头，散热面积更大、持续过载能力更强；适配PCC/PCCE 大扭矩复合蜗轮行星箱，用于重载、长时间连续运转工况


二、三大主流配套减速箱组合（常用完整型号）

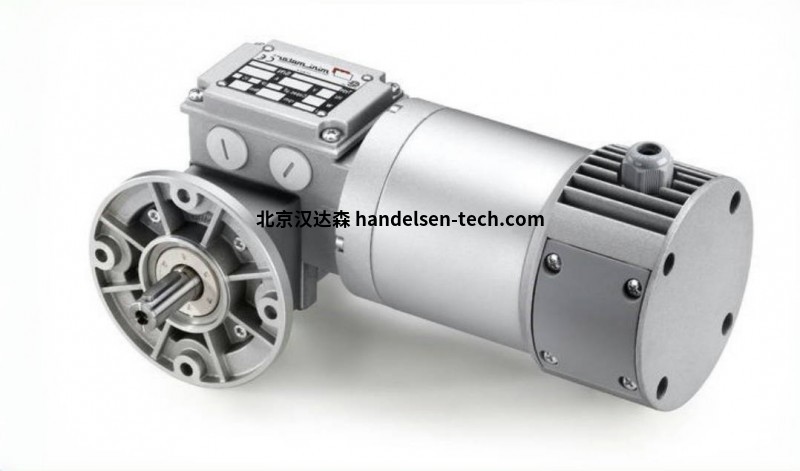

1. MCC 系列：MP3N/MP4N + 26 中心距蜗轮蜗杆（直角 90° 输出）

• 减速比：i=5~80 共 10 档
• 最大额定输出扭矩：9 N・m
• 优势：蜗轮自带自锁，断电负载不下坠；压铸铝箱体、青铜蜗轮耐磨
• 适用：升降机构、门机、翻板、小型输送线

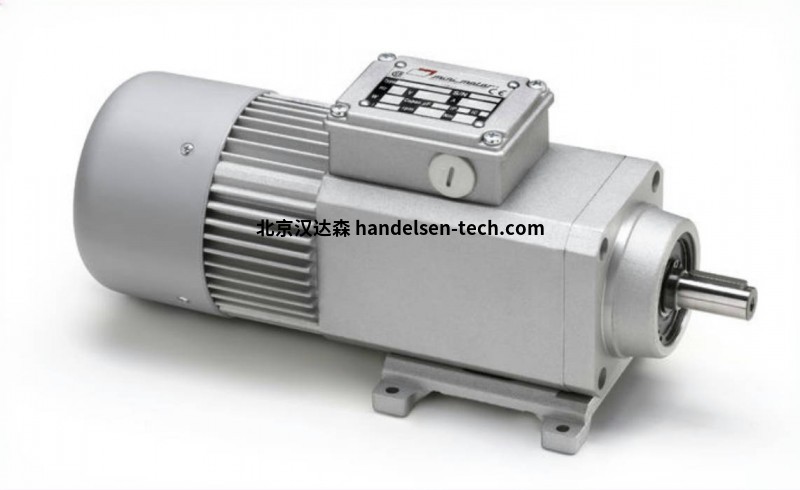

2. PAC 系列：MP3N/MP4N + 同轴斜齿轮（同轴线输出）

• 减速比：i=6.48~372.8 14 档宽范围
• 最大额定扭矩：20 N・m
• 优势：传动效率高、噪音低、无自锁，适合连续高速输送
• 适用：包装机、皮带输送、定位移栽

3. PACE / PCCE 系列：MP3N/MP4N + 蜗轮 + 行星双级复合减速（超大扭矩）

• PACE：单蜗轮 + 单行星；i=33~475
• PCCE：加强型复合减速；最大扭矩 81 N・m
• 优势：极小体积输出超大扭矩，直角输出 + 大减速比一体
• 适用：AGV 小车、重型翻转、堆垛、狭小空间重载驱动


三、典型型号实测参数举例

例 1：MCC24MP4N（24V MP4N + 蜗轮 i=60）

• 电压 24V，电流 8.3A，输入 200W
• 空载输入 2900rpm，输出 48.5rpm
• 额定扭矩 18 N・m，IP65，重量 6.6kg

例 2：PAC24MP3N（24V MP3N 同轴 i=6.48）

• 输入 115W，输出 75W，输出转速 432rpm
• 额定扭矩 1.6 N・m，整机重 4.49kg

四、核心产品优势

1. 全 IP65 密封：清洗产线、食品饮料、户外设备无需额外防护
2. 模块化通用：MP3N/MP4N 电机头可快速互换蜗轮 / 同轴 / 行星减速箱
3. 直流宽适配：12/24V 直流，可搭配直流调速电源、无刷控制器、带编码器版本（PACE 款支持 CANopen 高精度定位）
4. 免维护：出厂加注长效润滑油，正常工况无需换油
5. 紧凑轻量化：同扭矩下体积远小于国产直流减速电机，节省设备安装空间
