德国 HIMMEL K140-Z60-A100L14-L16N 螺旋锥齿轮减速电机

德国 HIMMEL K140-Z60-A100L14-L16N 螺旋锥齿轮减速电机

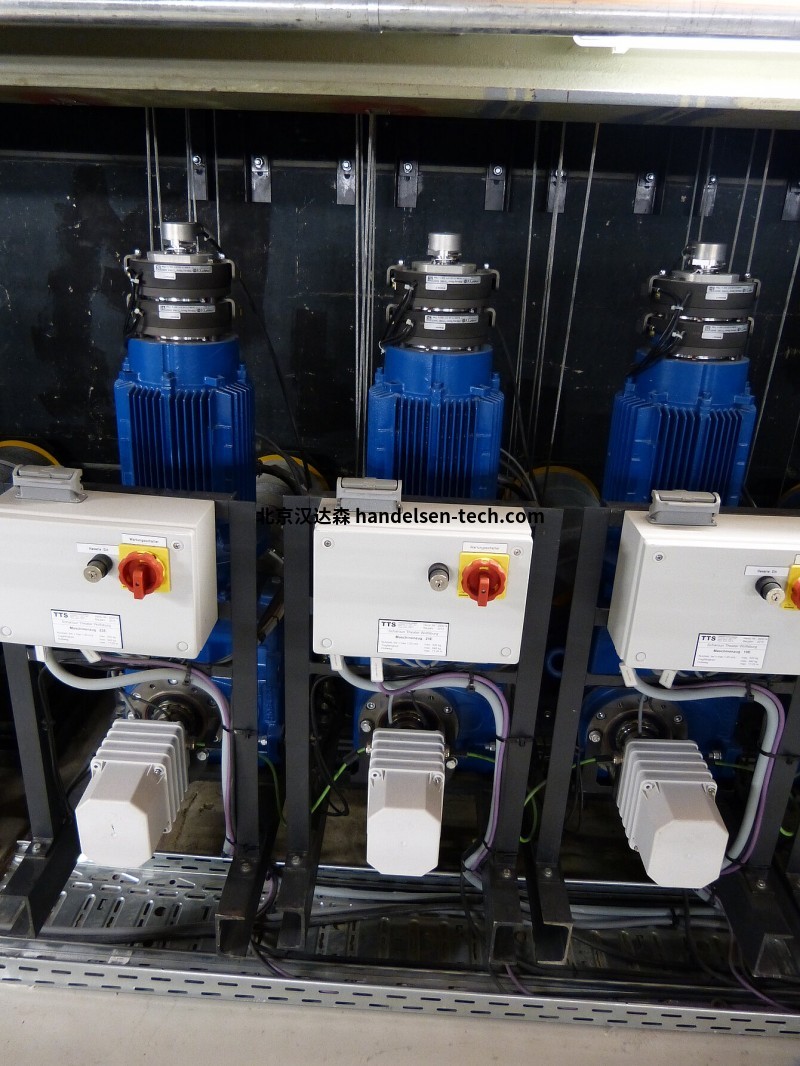

一、型号编码拆解（完整释义）

1. K：HIMMEL 标准直角螺旋锥齿轮减速机系列（90° 换向传动，伞齿 + 斜齿复合结构）
2. 140：减速机机座规格 140 型，铸铁箱体，适配中大扭矩重载工况
3. Z：两级减速结构（Z=2 级；E 单级、D 三级），锥齿轮 + 平行斜齿轮组合，兼顾大速比与高效率
4. 60：公称减速比 i=60
5. A100L14：配套 IEC 标准三相异步电机
   • A：标准鼠笼感应电机；100：电机机座号 100；L 长铁芯；14 代表 4 极电机（同步 1500rpm）
6. L16：输出轴定制规格 L 型实心轴，轴径 φ16mm 加长输出轴
7. N：基础标准安装版本（无制动、无编码器、标准油位润滑）
8.

二、整体结构与材质工艺

1. 减速机箱体

• 材质：高强度灰铸铁 GG25 一体铸造，刚性强、减振降噪，连续重载运行低振动变形
• 加工：箱体结合面精密铣磨，迷宫 + 双唇径向油封双重密封，防漏油、防尘、防水
• 安装兼容：支持 B3 地脚、B5 法兰、B14 小法兰三种安装方式，可任意角度安装（出厂加注适配粘度齿轮油）

2. 齿轮传动副（核心）

• 第一级：螺旋锥伞齿轮，渗碳淬火 + 齿面精磨，啮合平稳、轴向径向承载力强
• 第二级：平行斜齿轮，齿面抛光硬化，传动噪音≤72dB (A)，传动效率≥92%
• 轴承：输出端加大重载滚子轴承，允许高径向 / 轴向负载，适合输送机、翻转机构持续冲击负载

3. A100L 4 极标准电机本体

• 结构：IEC 标准 B5 法兰直连减速机，模块化一体化免联轴器，整机长度大幅缩短、节省设备安装空间
• 防护：标准 IP55，接线盒可 360° 旋转调整出线方向，内置自冷却风扇
• 绝缘：F 级绝缘，允许环境温度 - 20℃~+40℃，支持变频器变频调速使用
• 冷却：IC411 自扇风冷，长时间连续 S1 工作制无过热
•

三、核心性能技术参数（基准工况 50Hz/380V）

吴子晗 QQ：629595979   手机：18501341528 电话：010-64714988-187 传真：010-84786709-667 邮件：sales66@handelsen.cn

1. 电机输入：A100L4 极，额定功率2.2kW，输入转速 1420rpm
2. 减速比：i=60
3. 输出额定转速：≈23.67 rpm
4. 额定输出扭矩：≈888 N・m
5. 峰值短时扭矩：1770 N・m（允许 15 秒短时过载）
6. 输出轴：L16 实心加长轴，轴径 φ16，标准平键传动，支持键连接 / 联轴器 / 链轮直装
7. 润滑：出厂填充长效合成齿轮油，标准工况 20000 小时免维护换油
8. 整机重量：约 135kg
9. 回程间隙：标准≤12 弧分，平稳低速启停无冲击

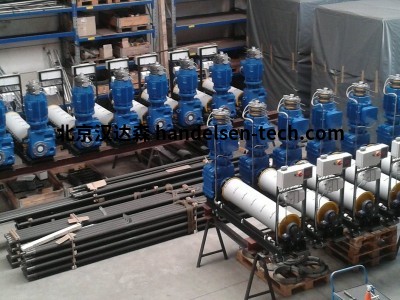

四、产品核心优势

1. 90° 直角紧凑布局

   K 系列锥齿轮结构实现输入输出垂直换向，相比平行轴减速机大幅缩短设备纵深，适配狭小机架、流水线侧边驱动、升降翻转机构。
2. 重载高刚性

   140 机座铸铁箱体 + 加宽输出轴承，可承受输送机、包装线、木工设备持续冲击负载，抗偏心径向力。
3. 低噪长寿命

   全部齿轮齿面精磨抛光，两级减速啮合平顺，长时间车间连续运行无明显噪音；全轴承采用德国原厂高精度轴承。
4. 模块化拓展能力

   同型号可后期选配：电磁失电制动器、空心输出轴、扭矩臂、转速编码器、ATEX 防爆、食品级不锈钢输出轴、变频专用强化绕组。
5. 全工况通用性

   IP55 防护可用于粉尘、轻度水汽环境；支持连续 S1、间歇 S3 工作制，适配变频 0~60Hz 宽调速范围。
