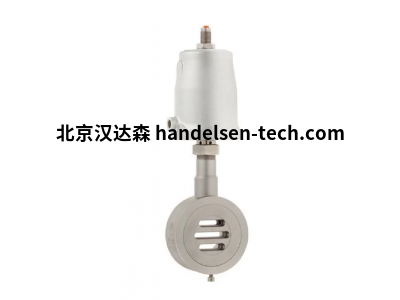

德国Schubert Salzer滑动闸门截止阀8040系列

GS1系列

8040 型滑动闸门截止阀采用长型设计，可普遍用于化学、工艺工程和工厂建设中的中性和腐蚀性介质。这种低冲程的滑动闸阀以短开关时间实现了非常高的开关能力。

大小：

DN15 - DN150

公称压力：

PN 10/40

材料：

不锈钢 1.4408

碳钢 1.0619

温度：

流体温度：-60 °C 至 350 °C

可根据要求提供特殊设计。

连接

中间法兰设计

辅料

金属波纹管

限位信号变送器

先导阀

行程限制

. . .

德国Schubert Salzer滑动闸门截止阀8040系列

GS3系列

8040 型滑动闸门截止阀采用型设计和加长型设计，可普遍用于化学、工艺工程和工厂建设中的中性和腐蚀性介质。这种低冲程的滑动闸阀以极短的开关时间实现了非常高的开关能力。

大小：

DN15 - DN200

公称压力：

PN 10/40

ANSI #150， #300

材料：

不锈钢（案例1.4408）

盖子 1.4404

碳钢（案例1.0619）

盖子 1.4404

温度：

流体温度：-60 °C 至 350 °C

可根据要求提供特殊设计

连接

中间法兰设计

辅料

金属波纹管

限位信号变送器

先导阀

行程限制

. . .

​作为一家快速发展的高科技公司，Schubert & Salzer开发、制造和销售用于工艺工程过程的工业用控制阀和截止阀。例如，Schubert & Salzer阀门用于化学和医药产品的制造、食品制造、饮料生产或塑料、钢铁、纸张或玻璃的制造以及纺织工业。无论液体、蒸汽或气体介质需要调节和关闭何处，Schubert & Salzer致力于为您提供帮助。

滑动闸阀

快速、创/新、精/确。满足高要求的阀门。

Schubert & Salzer的滑动闸阀

Schubert & Salzer控制系统在控制阀领域开发了滑动闸板控制阀，这是一种紧凑、轻便且高/精/度的阀门，它满足了对控制阀的高要求。

滑动闸阀设计原理

滑动闸阀的特点是功能单元的特殊节流装置，该节流装置仅由两个相互滑动并相互密封的开槽盘组成。固定在壳体中垂直于流动方向的一个密封垫圈具有一定数量的横向槽。具有相同槽布置的抗扭盘垂直于它移动，从而改变流动横截面。施加的压差将活动盘压在固定圆盘上。

滑动闸阀的优点

驱动力小，设计紧凑，重量轻

使用寿命长，磨损小，运行成/本低

高动态的精/确控制

高开关容量，极短的开关时间

KVS 值高，易于更换

低噪音和抗气蚀

高密封性，通过工作原理实现低泄漏

组装简单，易于安装和维修

降低/能/耗和低绝缘损耗
