Schubert Salzer滑动闸门控制阀8021系列

滑动闸阀 – 效率

GS阀突出的特点是所需的驱动力，仅为在相同压差下操作相同公称直径的提升阀所需力的10%左右。这允许明显更小的驱动器，尽管两种原理在相同的公称直径下具有几乎相同的流速！这一有利结果源于这样一个事实，即GS阀与流量横向关闭，而不是像提升阀那样逆流关闭。

滑动闸阀 – 气蚀

在窄的阀门横截面上具有高流速，可将局部压力降低到液体蒸气压以下。形成蒸汽气泡，在高压区域再次坍塌。如果它们遇到固定边界（阀壳），则内爆气泡可能会造成损坏。在GS阀的情况下，这个危险的气蚀区位于阀门外部，或者准确地说，位于阀门后面约1-2 m。然后，空化气泡在管道中心周围坍塌，在那里它们没有有害影响。

滑动闸阀 – 动态

滑动闸阀比传统控制阀“更快”。如果将安装的定位器的操纵变量视为输入变量，并将调整行程幅度视为输出变量，则可以通过频率响应来说明这一点。频率响应的过程对整个控制回路的控制质量有影响。

滑动闸阀 – 重量

低驱动力和短行程允许使用小型执行器。再加上节省空间的中间法兰设计，这导致了小的阀门重量和尺寸，特别是对于中型和大型公称直径。例如，DN150 中的提升阀的重量也约为 150 kg，而在相同的公称尺寸下，滑动闸阀的重量仅略低于 15 kg！

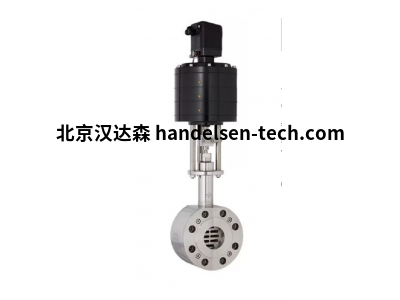

Schubert Salzer滑动闸门控制阀8021系列

带有集成定位器的 8021 型滑动闸门控制阀用于各种过程控制任务。因此，蒸汽、液体、气体等介质可以得到很好的控制。

大小：DN15 - DN150

公称压力：PN 10/40

材料：不锈钢 1.4408  碳钢 1.0619

流体温度：-60 °C 至 350 °C

可根据要求提供特殊设计。

连接

中间法兰设计

定位

数字定位器 8049 型

- 2线、4线

- 防爆防爆

- IO-link

- 集成过程控制器 IPC

气动和电动气动定位器 8047 型

- 2线

- 防爆版

根据 NAMUR 标准安装的定位器

辅料

金属波纹管

限位信号变送器

位置反馈

手动操作

电磁阀

GS3系列

8021型滑动闸门控制阀采用加固型GS3设计，带有集成定位器，用于各种过程控制任务。因此，蒸汽、液体、气体等介质可以得到很好的控制。

大小：DN15 - DN250

公称压力：PN 10/40， PN100，

材料：不锈钢  碳钢  合金

流体温度： -60°C 至 350°C

可根据要求提供特殊设计。

连接

中间法兰设计

定位

数字定位器 8049 型

- 2线、4线

- 防爆防爆

- IO-link

- 集成过程控制器 IPC

气动和电动气动定位器 8047 型

- 2线

- 防爆版

根据 NAMUR 标准安装的定位器

辅料

金属波纹管

限位信号变送器

位置反馈

手动操作

电磁阀

用于高压应用的滑动闸板控制阀

GS4系列

带集成定位器的 8021 型高压滑动控制阀用于各种过程控制任务。因此，即使在高工作和压差下，蒸汽、液体、气体等介质也可以得到控制。

大小：DN25 - DN250

公称压力：

DN25 - DN 80： PN160， ANSI#900

DN100 - DN150： PN100， ANSI#600

DN200 - DN250： PN40， ANSI#300

材料：

表壳：不锈钢1.4571

密封垫圈：STN2、STN3（DN25 和 DN50）

温度：

流体温度：-60 °C 至 350 °C

可根据要求提供特殊设计。

定位

数字定位器 8049 型

- 2线、4线

- 防爆防爆

- IO-link

- 集成过程控制器 IPC

气动和电动气动定位器 8047 型

- 2线

- 防爆版

根据 NAMUR 标准安装的定位器

辅料

金属波纹管

限位信号变送器

位置反馈

手动操作

电磁阀

作为一家快速发展的高科技公司，Schubert & Salzer开发、制造和销售用于工艺工程过程的工业用控制阀和截止阀。例如，Schubert & Salzer阀门用于化学和医药产品的制造、食品制造、饮料生产或塑料、钢铁、纸张或玻璃的制造以及纺织工业。无论液体、蒸汽或气体介质需要调节和关闭何处，Schubert & Salzer致力于为您提供帮助。

滑动闸阀

快速、创/新、精/确。满足高要求的阀门。

Schubert & Salzer的滑动闸阀

规则可以如此简单...40多年前，Schubert & Salzer控制系统在控制阀领域开辟了新天地：我们开发了滑动闸板控制阀，这是一种紧凑、轻便且高/精/度的阀门。它的工作原理已经启发了达芬奇。迄今为止，它满足了对控制阀的高要求。
