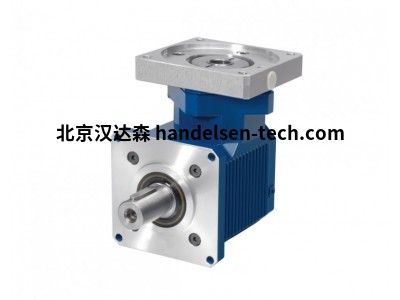

vogel MPR无键实心轴低背隙行星齿轮箱减速机
vogel MPR无键实心轴用于高扭矩低背隙行星齿轮箱减速机
同轴齿轮箱由于其特别紧凑的设计、对称结构和适应性强的电机连接而适用于。
MPR无键实心轴同轴齿轮箱
比率： i 3,0 – 100,0
加速扭矩： T 2[牛米] 44 – 1900
输出轴额定扭矩： T 2[牛米] 29 – 1000
反弹： j [arcmin] 1 - 8
输入速度：Nmax [分钟-1 ] 3500 - 6000
齿轮齿：斜齿轮
方向
旋转：输入和输出方向相同
效率：1级η≥97%
2 级 η ≥ 95 %
寿命：20000小时
允许的
变速箱
温度
外壳：-10 °C 至 +90 °C
等级：IP65
齿轮级 1 2
MPL 100
齿轮级 1 2
比率 i 3 4 5 7 10 12 16 20 28 35 50 70 100
加速扭矩（每小时最多 1000 次循环） T2bzul Nm 80 80 100 80
输出额定扭矩
(带 n1Nzul) T2Nzul Nm 56 70 70 70 45 70 70 70 45
急停扭矩（在变速箱使用寿命期间允许 1000 次） T2Not Nm 200 250 215 200
允许的平均输入速度（使用 T2Nzul 和 20 °C 环境温度） n1m min-1 2300 3800 4500 4500
| 李培阳工程师 QQ：2014397249 手机：18511408566 电话：010-64714988-172 传真：010-84786709-667 邮件：sales67@handelsen.cn |
 |
 |
输入速度 n1maxzul min-1 6000
扭转刚度 C Nm/arcmin 10 10
径向载荷（参考输出轴上的轴心） F2rN 2400
轴向载荷（参考输出轴的轴心） F2aN 1900 1900
重量 m kg 3,8 4,8
运行噪音（n1 = 3000 min-1 无负载） LPA dB(A) ≤ 72 ≤ 72
