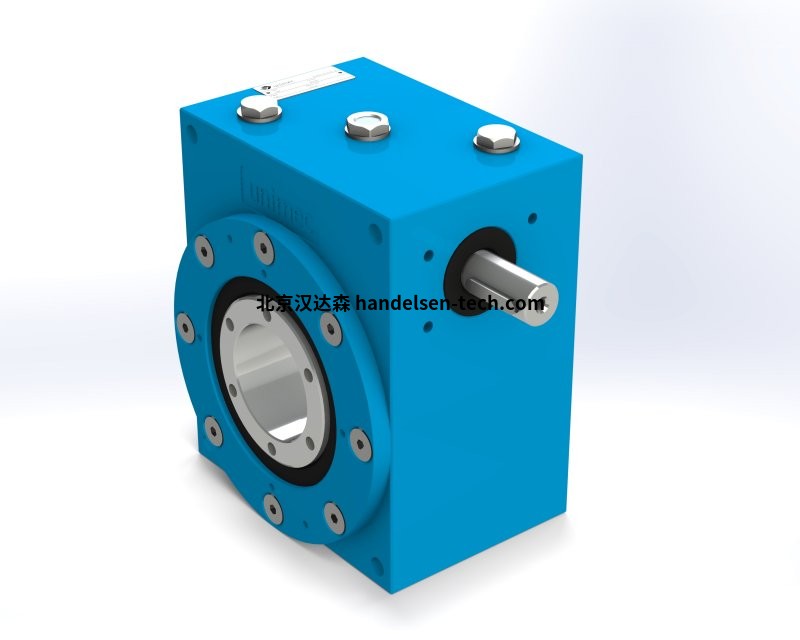

意大利UNIMEC减速箱630 TP型号高科技聚合体螺旋升降机
UNIMEC 传动部件产品介绍
| 吴子晗 QQ：629595979 手机：18501341528 电话：010-64714988-187 传真：010-84786709-667 邮件：sales66@handelsen.cn |
 |
 |
一、Unimec球轴承杆的机械千斤顶
意大利UNIMEC成立于1981年，由于对工作的一贯热情和对产品的热爱，经过25年的历史，已经成为高品质齿轮箱，减速箱的代名词。
1、Unimec在梯形螺旋千斤顶的制造方面的经验促成了K系列提供的用于循环球杆的千斤顶。它们可用于举升，拉动，移动，对齐任何类型的负载，并具有完美的同步性，而其他类型的处理很难做到这一点。 K系列的千斤顶适用于高品质的服务以及非常快速，快速和精确的定位。与梯形螺旋千斤顶相比，K系列具有传动装置的可逆性：因此建议设置制动器，锁或对比色对，以避免运动反向。千斤顶可以单独应用，也可以应用在通过轴，接头和/或角度传动装置适当连接的组上。
千斤顶可以通过不同的电动机移动：直流电和交流电，液压或气动电动机。手动运动或任何其他类型的传动装置也是可能的。
2、UNIMEC用于循环滚珠的螺杆千斤顶采用创新技术进行设计和制造，以提供一种在传动部件方面具有先进技术的产品。高的质量和超过36年的经验设法满足多样化和苛刻的需求。
3、特殊的空心轴组件可在数分钟内完成所有通用零件的组装。外表面的完整处理和组装过程中的特别注意使组装变得容易，并允许应用支撑，法兰，销钉和项目可能需要的任何其他组件。使用特殊的密封系统可以使内部齿轮在润滑槽中运行，从而确保较长的使用寿命。除了以下几页中介绍的模型外，UNIMEC还可以制造专为满足所有项目需求而设计的特殊千斤顶。
Unimec滚珠丝杠千斤顶117 K
二、Unimec滚珠丝杠千斤顶117 K型参数
| 材料 | 规范 | 规格 | 适应症 |
|---|---|---|---|
| 16NiCr4 | EN 10084:2008 | 表面硬化合金钢 | 表面硬化并在牙齿上研磨并保持 |
| GJL 250 | EN 1561:2011 | 灰口铸铁 | 完全加工 6 个面 |
| 磨损的车轮 | EN 10084:2008 和 EN 10025-2:2005 | 青铜 CuSn12 e 钢 S355 J0 | 双金属铸造的车轮 |
| 润滑剂 | - | Unimec Atir SH150 合成油 | 1,2 升 |
Unimec滚珠丝杠千斤顶117 K型特征
| 参数项 | 参数值 |
|---|---|
| 工作温度 [°C] | -10 °C / 80 °C |
| max输入速度 | 3000转 |
| 主变速箱重量 | 64 公斤 |
| max允许静态侧向载荷 | 0 N |
| 中心到中心直径 | 117 毫米 |
| 蜗杆的max径向载荷 | 900牛 |
| 标准工作条件 | 25 °C - funzionamento regolare - 10000 ore di |
Unimec滚珠丝杠千斤顶 117 K型参数功能
| 参数项 | 参数值 |
|---|---|
| 名义比率 | 1/5 |
| 实际比率 | 1/5 |
| 蜗杆max扭矩 | 1050 牛米 |
| 惯性矩 | 80000 公斤-毫米² |
Unimec滚珠丝杠千斤顶117 K快速报价
unimec高科技聚合体螺旋升降机630 TP（用于机床制造）
新的市场需求，轻型应用的增长以及创新和研究的精神推动了UNIMEC实现了具有高性价比的新型梯形螺旋千斤顶系列：Aleph系列。这条新生产线包括两种尺寸，其独特之处在于某些组件是由具有很高机械性能的高科技聚合物制成的。
unimec Aleph系列螺旋千斤顶的结构与全金属螺旋千斤顶非常相似，具有相同的负荷处理功能，并且还具有相同的不可逆性。齿轮的特殊成型系统和所用聚芳酰胺材料的特殊性使其即使在没有润滑的情况下也能运转。
unimec Aleph千斤顶可以单独工作，也可以成组工作，通过关节，轴和锥齿轮箱连接。
unimec 型号：unimec 420号、unimec 630号、unimec 740号
一、unimec高科技聚合体螺旋升降机630 TP的参数
额定载荷：1 吨 - 10 千牛
| 部件 | 材料 | 规范 | 规格 | 适应症 |
|---|---|---|---|---|
| - | 16NiCr4 | EN 10084:2008 | 表面硬化合金钢 | 表面硬化并在牙齿上研磨并 |
| 螺纹主轴 | C45 | EN 10083-2:2006 | 碳素钢 | Tr 30x6 (ISO 2901:2016) - 轧制或机加工 |
| 卡特 | 高科技聚合体 | - | 聚芳酰胺 | 由2个半壳制成 |
| 磨损的车轮 | 高科技聚合体 | - | 聚芳酰胺 | 玻璃纤维增强 |
unimec高科技聚合体螺旋千斤顶一般特征
| 参数项 | 参数值 |
|---|---|
| 工作温度 [°C] | -20 °C / 50 °C |
| 静载荷（牵引或压缩） | 18千牛 |
| 动态负载（牵引或压缩） | 10千牛 |
| 输入速度 | 1800转 |
| 主变速箱重量 | 2,7 公斤 |
| 梯形螺杆重量 | 5公斤/米 |
| 负载时的抗旋转扭矩 | 63 牛米 |
| 允许静态侧向载荷 | 0 N |
| 中心到中心直径 | 50 毫米 |
| 蜗杆的径向载荷 | 450牛 |
| 标准工作条件 | 25 °C - 伺服 10% |
unimec高科技聚合体螺旋升降机630 TP具体功能
| 参数项 | 1/5 | 1/10 | 1/30 |
|---|---|---|---|
| 名义比率 | 1/5 | 1/10 | 1/30 |
| 实际比率 | 1/4,75 | 1/9,67 | 1/30 |
| 每次蠕虫旋转的翻译 | 1,26 毫米 | 0,62 毫米 | 0,2 毫米 |
| 效率 | 30 % | 26 % | 18 % |
| 启动效率 | 21 % | 18 % | 13 % |
| 线速度 | 2160 | 1080 | 360 |
| 负载扭矩 | 16牛米 | 9,3 牛米 | 4,4 牛米 |
| 蜗杆扭矩 | 69 牛米 | 154 牛米 | 183 牛米 |
| 怠速扭矩 | 0,4 牛米 | 0,3 牛米 | 0,25 牛米 |
unimec高科技聚合体螺旋升降机630 TP用于机床制造
锥齿轮箱在轴的选择和直接安装在任何类型的电机上的可能性方面也非常通用，从普通的 IEC 到无刷电机，再到气动电机等等。高运行效率、低噪音是应用 Gleason® 型螺旋齿锥齿轮的必然结果；使用这种几何形状和适当的热处理使 UNIMEC 的锥齿轮箱处于该机械领域的顶端。
处理锥齿轮箱
所有锥齿轮箱均可手动操作。无论如何，它的大部分应用都预见到机动处理，在许多情况下甚至是直接处理。对于包括 86 到 250 的尺寸，可以将标准 IEC 电机直接连接到锥齿轮箱的快轴。可为液压、气动、无刷电机以及直流电机、永磁电机、步进电机和其他特殊电机制造的各种尺寸提供特殊法兰。也可以通过收缩盘实现用于固定驱动轴的特殊法兰，以max限度地减少传动间隙。功率曲线根据型号、尺寸、传动比和转速确定了每个单锥齿轮箱在独特的服务因素的情况下的驱动功率和慢轴上的扭矩。
旋转方向
旋转方向取决于安装方案。根据所选型号，根据所需的旋转方向，可以选择最符合这些要求的安装方案。我们提醒您，即使一个轴的唯一旋转方向从顺时针变为逆时针（反之亦然），伞齿轮箱轴的任何其他旋转方向都必须反转。
不停机运行
当调速齿轮承受时间常数转矩和角速度时，会发生不停机运行。在过渡期之后，转数与锥齿轮箱的表面温度和环境热交换一起变得稳定。检查磨损现象和热功率很重要。
间歇运行
当高等级的加速和减速与转速和扭矩重叠（即使是零值）时，会发生间歇运行，因此有必要验证抵消系统惯性的能力。因此，需要对锥齿轮箱和输入功率进行修改。检查弯曲和疲劳强度参数很重要。
