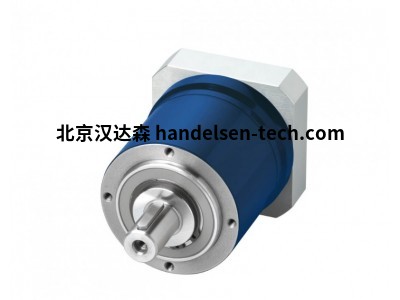

vogel MPG系列带同轴齿轮箱减速机
vogel MPG系列带法兰轴的同轴齿轮箱
比率：i 4,0 – 100,0
加速扭矩：T 2max[牛米] 44 – 1900
输出轴额定扭矩：T 2N[牛米] 29 – 1000
反弹： [arcmin] 1 - 8
输入速度：N 1max [分钟-1 ] 3500 – 6000
齿轮齿：斜齿轮
方向旋转：输入和输出方向相同
效率：1级η≥97%
2 级 η ≥ 95 %
寿命：20000小时
允许的变速箱
温度外壳：-10 °C 至 +90 °C
安装职位：任何
保护：底漆 RAL 9005 黑色
保护等级：IP65
MPG 050
齿轮级 1 2
比率 i 4 5 7 10 16 20 25 28 35 40 50 70 100
加速扭矩（每小时最多 1000 次循环） T2b Nm 44 44 44 35 44 35
输出额定扭矩（带 n1N） T2N Nm 29 29 29 19 29 29 29 29 29 29 29 29 19
急停扭矩（在变速箱使用寿命期间允许 1000 次） T2Notzul Nm 110 110 107 88 110 110 107 88
允许的平均输入速度（使用 T2Nzul 和 20 °C 环境温度） n1mzul min-1 3300 3300 4800 5500 5500
输入速度 n1maxzul min-1 6000 6000
间隙j arcmin 标准 ≤ 4 / 减小 ≤ 2 标准 ≤ 4 / 减小 ≤ 2
扭转刚度 C Nm/arcmin 12 12
轴向载荷（参考输出轴的轴心） F2a N 2200 2200
重量 m kg 1,5 2,1
运行噪音（n1 = 3000 min-1 无负载） LPA dB(A) ≤ 64 ≤ 64
MPG 100
齿轮级 1 2
比率 i 4 5 7 10 16 20 25 28 35 40 50 70 100
加速扭矩（每小时最多 1000 次循环） T2b Nm 120 90
输出额定扭矩
(带 n1Nzul) T2Nzul Nm 83 83 83 83 83 58
（在变速箱使用寿命期间允许 1000 次） T2N Nm 75 220
允许的平均输入速度
（使用 T2Nzul 和 20 °C 环境温度） n1mzul min-1 2800 3800 4500 4500
输入速度 n1maxzul min-1 6000 6000
间隙 j arcmin 标准 ≤ 3 / 减小 ≤ 1 标准 ≤ 3 / 减小 ≤ 1
扭转刚度 C Nm/arcmin 33 33
轴向载荷F2azul N 3600 3600
重量 m kg 3,9 4,3
运行噪音（n1 = 3000 min-1 无负载） LPA dB(A) ≤ 64 ≤ 64
