SHX 爆破片

描述

SHX 爆破片是带交叉刻痕的正拱型爆破片，理想用于高压卫生级应用。SHX 爆破碟片的凹陷面与工艺

介质保持接触，碟片的设计确保在设定的压力下按照沿着刻痕开口。此外，枢纽环确保碟片瓣片在

最高压力下不碎裂并且提供牢固支撑使碟片不会滑动。

Fike 的卫生级爆破片是遵从 3-A 卫生标准 60-01。因此，认证的爆破片被指为“一次性安装”，其

设计易于通过 CIP (Clean-in-Place) 方式清洗且无需拆卸和重新安装以便维护对 3-A 卫生标准的遵从。

特性和优点

• 操作比高达 90% ，没有金属疲劳造成的过早失效

• 专为 CIP/SIP 打造的优良设计。 垫片的设计使套圈/配件的内部直径或孔径完对齐。

• 可更换的内置垫片使安装更为简易；提供多种 3-A 和 USP Class VI 认证的材料：白色 silicone (pt

cured)，Viton，白色和黑色 EPDM，Teflon® 和 J-1500

• 爆破片工艺侧有 Teflon 内衬可选

• 标准卫生级包装包括卫生爆破片由聚乙烯薄膜袋包装，氮气吹尘和密封。

• 破损率 ≤ 1

• 当按照 SHX 安装和维修指示操作时， SHX能经受 低 1 x 10-4 atm cc/sec 的氦气泄漏率 （气密性

试验）

• 316 SST 标签可以目测地确认正确的安装和方向

• 由 316/316L 不锈钢制造

• 湿润表面的平均表面抛光度:

• 标准: 12-25 Ra

• 电子抛光: 8-16 Ra

• 温度限制: 250°F (121°C) (如需更高温度，请向 Fike 咨询)

选项

• 电子抛光

• BC-H 爆破指示器

附件和夹持器

SHX 爆破片是设计用于 ASME BPE 套圈和 NovAseptic® 接头嵌入式安装配件。配合合适的转换套圈使

用，SHX 爆破片也能满足其它口径和/或套圈标准。

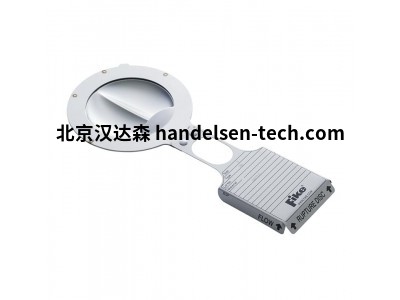

BCH爆破指示器设计用于 SHX 碟片，通过 ASME BPE 套圈和夹钳来实现。它提供即时爆破片激活提

示。当爆破片爆破时， BCH 的 Teflon® 密封薄膜鼓起，导致柔性电路破裂断开。这种断开的电路可以

用来激活警报、警声、远程信号或接入工艺控制系统。 详情请参考Fike 数据页 R.4.02.17ZH。
