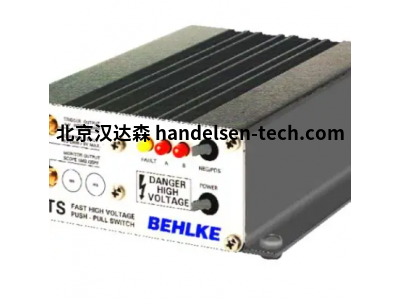

德国 Behlke GHTS 30 A型高压推挽开关
公司简介
德国Behlke专注高压固态开关研发制造，提供集成式高压脉冲发生器，服务于科研、光学与工业领域。
产品简介
GHTS 30 A为集成式高压脉冲发生器，内置推挽式MOSFET半桥开关。电压2×3kV，峰值电流2×60A，脉冲宽度100ns至∞，可产生真方波脉冲，专为泡克耳斯盒、离子光学等容性负载设计。
详细介绍
GHTS 30 A是Behlke GHTS系列中一款高度集成的“即插即用”型高压脉冲发生器，内部集成推挽式半桥MOSFET固态开关与配套驱动电路，搭配外部高压直流电源和控制信号即可输出高压脉冲方波。
该型号采用推挽式拓扑结构，内部集成两个交替控制的单开关（上桥臂和下桥臂）。当接收到TTL触发信号时，上部开关导通，外部高压电源向负载电容快速充电，形成陡峭的脉冲上升沿；触发信号结束时，上部开关关断，下部开关导通，负载电容储存的能量迅速泄放至地，形成陡峭的脉冲下降沿。
在性能参数方面，GHTS 30 A工作电压2×3kV，峰值电流2×60A，脉冲宽度100ns至无穷，尺寸170×110×45mm，重量2.0kg。设备内部无工作电阻，高压电源的电流仅用于为容性负载充电，脉冲平顶阶段几乎无电流消耗，保证了脉冲顶部的稳定性。脉冲发生器电气隔离，可在两种极性及不同浮动模式下操作，配备脉冲监测器输出与隔离触发输出，方便用户监测与系统集成。
技术参数
| 型号 | GHTS 30 A |
| 产品类型 | 集成式高压脉冲发生器 |
| 电压 | 2 × 3 kV |
| 峰值电流 | 2 × 60 A |
| 脉冲宽度 | 100 ns 至 ∞ |
| 上升/下降时间 | 10-100 ns（取决于负载） |
| 尺寸 | 170 × 110 × 45 mm |
| 重量 | 2.0 kg |
| 控制方式 | TTL信号 |
| 认证 | CE认证 |
应用行业
激光与光电技术：驱动泡克耳斯盒（Pockels cell）、Q开关等激光应用中的容性负载
离子与电子光学：偏转和加速格栅驱动器、离子阱、脉冲MCP（微通道板）和SEV等元件控制
科研与大学实验室：高校和研究所的高压脉冲实验、测试测量设备中的高精度脉冲信号源
压电晶体与脉冲MCP：压电晶体驱动、脉冲微通道板等容性负载应用
