一、品牌简述

二、规格参数

1. 外形尺寸

• 适配螺纹规格：M18 公制粗牙螺纹
• 螺母外径：54mm
• 整体安装高度约 60mm
• 活塞有效工作行程 3.5mm
• 配套止推环具备自适应找平结构，止推环内径 26mm、外径 34mm
• 单品自重约 1.5kg

2. 压力与预紧性能

• 设备允许最高工作油压 1000bar
• 产品推荐常规使用工况 700bar，型号后缀 700N 对应常规压力使用区间
• 夹紧力与输入油压呈现线性对应关系，在 100bar 油压下可输出约 3.8kN 轴向预紧力，油压 1000bar 时可达到约 37.7kN 轴向推力
• 侧面注油螺钉装配操作扭矩区间 15~20Nm，上手操作难度偏低

3. 材质与密封配置

• 主体采用铬钼合金钢加工成型，表面做发黑防滑处理，可改善日常使用中的耐磨防锈表现

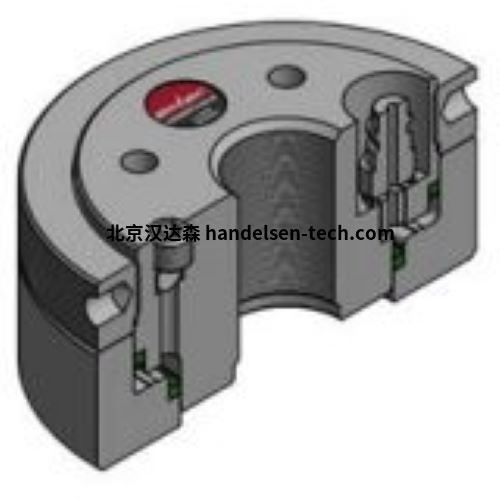

• 内置环形活塞搭配专用 PU 高压润滑脂密封结构，采用封闭式脂液液压结构，有助于降低现场渗漏风险
• 机身配备外置行程指示销，便于现场人员直观查看活塞伸出状态，辅助判断装配预紧程度
•

三、工作结构与运行逻辑

四、产品应用优势

1. 装配操作更便捷，无需搭配重型扭矩扳手、敲击工具，有助于降低装配操作的劳动强度，减少敲击作业带来的部件磕碰、人员磕碰隐患
2. 依靠油压管控预紧力，相比传统扭矩紧固方式，能够缓解螺纹摩擦带来的预紧力偏差，便于实现多批次装配预紧效果相对统一
3. 外径尺寸偏小，适配空间受限的装配工位，小型辊系、精密主轴、工装夹具等场景均可适配
4. 封闭式脂液压设计，不易产生油污散落，可适配对洁净度有一定要求的加工、薄膜、造纸类产线
5. 合金钢本体搭配耐高压密封件，在长期稳定 700bar 工况下，具备不错的抗疲劳、抗冲击表现，适配持续振动、重载运行设备，辅助提升连接结构的紧固稳定性
6. 装配受力均匀，搭配常规防松结构，可在设备持续运转过程中，减少连接部位松脱概率

五、适用行业场景

1. 辊压加工设备：小型分切机、薄料轧机、成型产线各类工作辊锁紧装配
2. 精密传动装配：各类锥面滚子轴承、紧定套配套安装，便于灵活调控轴承工作游隙
3. 加工工装领域：车床、磨床芯轴定位、模具工装、胀套轴向固定
4. 通用传动部件：齿轮、带轮、联轴器轴向限位装配，替换常规标准圆螺母
5. 薄膜、造纸设备：小型展平辊、收放卷辊日常拆装维护

六、配套使用与维护建议

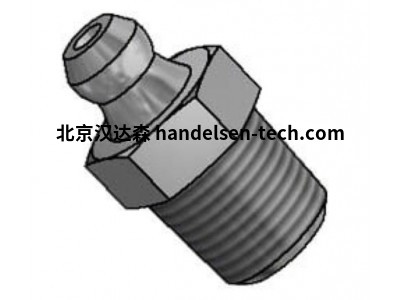

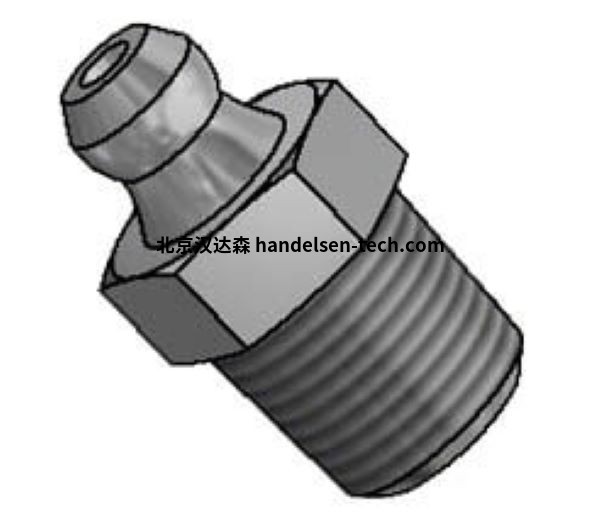

1. 适配配套：建议搭配 AMTEC 同系列高压润滑脂加注枪，匹配产品内六角注油嘴结构
2. 压力使用建议：日常装配优先选用 700bar 区间作业，1000bar 高压可按需用于重载特殊装配场景，不建议长期超上限压力使用
3. 螺纹定制：标准出厂配置右旋 M18 螺纹，如有左旋、特殊螺距需求，可咨询厂商确认定制可行性
4. 日常维护：长期高频使用可定期补充专用高压润滑脂，按需更换密封组件，减少高压渗漏情况
5. 使用限制：腔体内部仅可加注专用高压润滑脂，不建议加注普通液压油，避免影响密封使用寿命
6.

七、型号编码释义

• K-030：带行程指示销标准液压螺母系列
• 054：螺母外径尺寸标识，对应 54mm 外径
• 700N：产品推荐常规工作压力区间标识
