德国NILOS-RING 16036 AV 267 220 180 5 0,5轴承密封
德国NILOS-RING 16036 AV 267 220 180 5 0,5轴承密封
一、型号拆分与尺寸释义
型号全称：16036 AV 267 220 180 5 0,5
对应适配轴承：16036 深沟球轴承（轴承内径 d=180mm，外径 D=280mm，宽度 31mm）
字段逐位解读（单位：mm）
-
16036：适配轴承型号（16036 单列薄壁深沟球轴承）
-
AV：安装形式代号
-
AV = 固定在轴承内圈的金属挡油密封环；标准线速度≤6m/s；单侧密封结构
-
对比 JV：JV 是固定在外圈，AV 装内圈
-
-
267：密封环最大外径 D₁=267
-
220：密封唇边摩擦直径（密封工作面直径）
-
180：密封环内径 d₁=180（贴合轴承内圈外径）
-
5：密封环整体板材厚度 t=5
-
0,5：密封唇边间隙 / 冲压唇边厚度 0.5mm
| 吴子晗 QQ：629595979 手机：18501341528 电话：010-64714988-187 传真：010-84786709-667 邮件：sales66@handelsen.cn |
 |
 |
核心尺寸汇总
-
内径：180 mm
-
外径：267 mm
-
板厚：5 mm
-
摩擦唇边直径：220 mm
-
唇边薄边：0.5 mm
-
重量：约 200g / 件
-

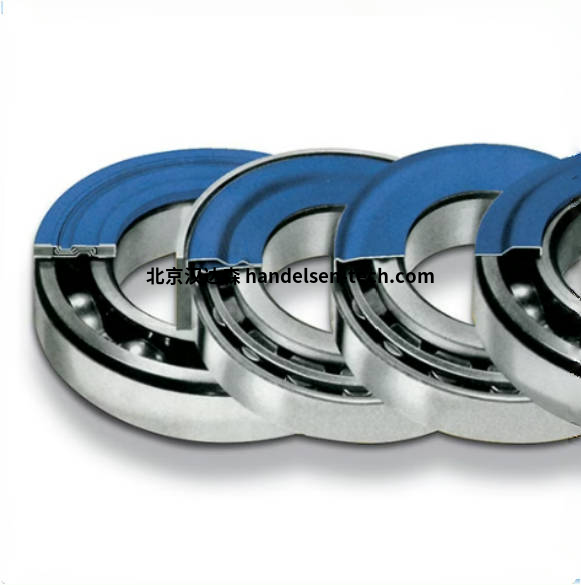

二、材质与结构特性
-
标准材质：镀锌特种钢带；耐腐蚀、耐高温，无橡胶件，纯金属迷宫密封
-
密封原理：装配初期轻微接触磨合，运行后形成微米级非接触间隙，阻粉尘、碎屑、油水飞溅；仅适配润滑脂轴承，不适合大量润滑油浸泡工况
-
安装方式：压装在 16036 轴承内圈端面，随轴同步旋转；外圈 267mm 外径与轴承座形成迷宫间隙
三、适用工况与优势
适用场景
矿山、造纸、工程机械、电机、风机、农业机械、粉尘大的重载设备，替代轴承自带铁封 / 橡胶油封产品优势
-
全金属无老化，寿命远长橡胶油封
-
轴向占用空间极小（仅 5mm 厚度），改造无需改箱体
-
抗粉尘、磨料、轻微切削液污染
-
耐温范围宽，无橡胶高温失效风险
四、同轴承配套对比
-
16036 AV：内圈安装，外径 267，适配 16036 轴承内圈
-
16036 JV：外圈安装，外径 280，装轴承外圈，尺寸 200 230 280 5 0.5
-
