Schubert 5020/5030/5050型分段式板阀及5090型喷射冷却器

一、产品概述

本文档详细介绍Schubert品牌下5020、5030、5050三款分段式板阀及5090型喷射冷却器的技术参数、结构特性、适配工况及核心配置。其中，5020/5030/5050型分段式板阀分别采用气动、电动、手动驱动模式，均适用于含颗粒污染物的液体、蒸汽介质的关闭与调节；5090型喷射冷却器融合分段板阀技术，专为蒸汽网络压力与温度精准调控设计，满足工业场景高效运行需求。

二、分段式板阀系列（5020/5030/5050型）

2.1 共性技术参数

2.2 5020型 气动分段式板阀

核心配置

• 驱动方式：气动执行器，适配自动化控制系统
• 定位装置：8049型数字定位器，支持2线/4线模式，具备防爆性能、IO-link通讯功能及集成过程控制器（IPC），按NAMUR标准安装，定位精准、响应迅速
• 可选辅料：限位信号变送器、位置反馈装置、手动操作部件、电磁阀等，可按需拓展功能

产品优势

2.3 5030型 电动分段式板阀

核心配置

• 驱动方式：电动执行器，可选变速驱动器或三点驱动器，满足不同控制需求
• 驱动力参数：常规2 kN、5 kN；控制操作工况可选4.5 kN、18 kN、20 kN、25 kN，适配不同口径及压力场景
• 电压适配：兼容230V AC、115V AC、24V AC、400V、24V DC多种电压规格，适配全球多数工业供电系统
• 可选辅料：限位开关、位置反馈装置、零电压复位功能，保障设备安全稳定运行

产品优势

2.4 5050型 手动分段式板阀

核心配置

• 驱动方式：手动驱动，结构简洁可靠，操作难度低，维护成本少
• 适用场景：无需自动化控制、工况简单且操作频率较低的场景，如小型设备旁路、辅助管路的介质开关管控

产品优势

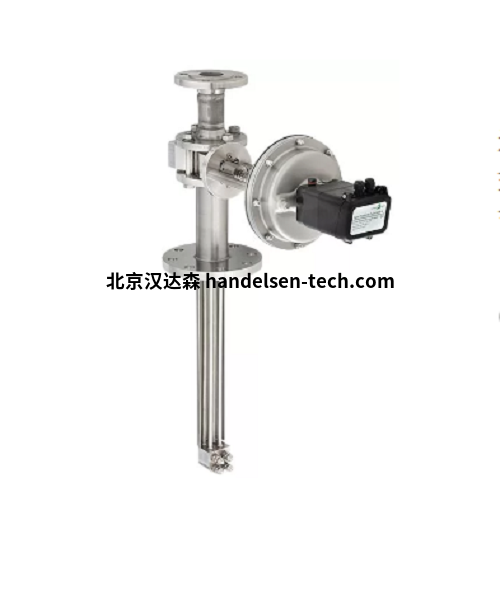

三、5090型 喷射冷却器

3.1 产品定位与核心功能

3.2 技术参数

• 规格尺寸：DN 50（主体）；冷却水连接DN 50，冷却器蒸汽管连接DN 100
• 公称压力：PN 40，通过四喷嘴系统实现大范围控制扩散，适配中高压蒸汽工况
• 材质选择：不锈钢 1.4571 / 1.4408，耐腐蚀、耐高温，适配蒸汽介质特性
• 温度范围：流体温度-60 °C 至 220 °C，具体取决于密封设计
• 连接方式：蒸汽管法兰设计符合DIN EN 1092-1 B型标准，连接稳定、密封性能佳
• 定位装置：搭载8049型数字定位器（同5020型），具备防爆、IO-link通讯及IPC功能，按NAMUR标准安装，实现温度、压力精准调控

3.3 产品优势与适用场景

四、选型建议

• 自动化控制、中高压工况：优先选择5020型气动分段式板阀，搭配数字定位器实现精细化调节
• 无气源、远程控制需求：选择5030型电动分段式板阀，按需匹配驱动力与电压规格
• 简易工况、成本敏感：选择5050型手动分段式板阀，兼顾可靠性与性价比
• 蒸汽网络温度/压力调控：选用5090型喷射冷却器，适配中高压蒸汽系统的精准控温需求
