Schubert & Salzer的球扇阀用于各种要求苛刻的关闭和控制任务
Schubert & Salzer的球扇阀用于各种要求苛刻的关闭和控制任务，特别是对于脏污、磨蚀和糊状介质。这种阀门设计的特点是具有的驱动比和高流量。由于球扇阀的特殊设计，流动介质的全部力被轴承轴颈吸收。因此，气动和电动执行器需要非常低的驱动力。
球扇阀设计原理
这些截止阀和控制阀的核心是一个球形扇区，可以作为节流元件旋转 90°。在恶劣的操作条件下，球形扇区通过外壳中易于更换的座环密封介质。球扇区的一部分用于关闭，另一部分的孔直径通常约为标称阀门直径的 80%。为了避免在热载荷或机械载荷下产生张力，轴承和轴封安装在轴承座的摆锤轴承衬套中。轴通过带有集成弹簧元件的自调节 PTFE 填料进行密封。球扇阀具有中心轴承和稳定的轴承轴颈。因此，在旋转运动过程中，球扇区不会抬起阀座密封件。恒定的驱动扭矩几乎不受压差变化的影响。

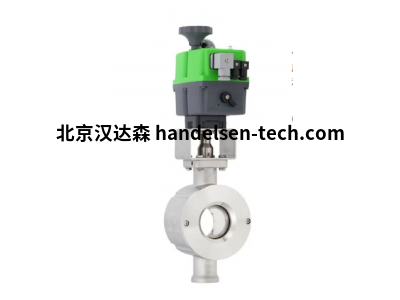

该阀几乎适用于所有关闭和控制任务，特别是磨蚀性、糊状和纤维流体。。类型 4030 – 球扇形电机阀
4030 型球形电机阀用于许多工艺工程过程的关闭和控制任务，特别是磨蚀性、糊状和纤维流体。该系列的特点是高的驱动比（300：1）和高流速。
大小：
DN 25 - DN 300
公称压力：
DN25 - DN50： PN40， ANSI#300， ANSI#150
DN65 - DN100： PN25， ANSI#150
DN125 - DN300： PN16， ANSI#150
材料：
不锈钢 1.4408 / 1.4404
温度：
流体温度 -40 °C 至 220 °C
取决于密封设计
