Grindaix用于（床）冲洗的喷嘴 LD-系列通道冲洗器/开槽喷嘴

柔性铰接式金属管系统 – gFlex

产品优点：

压力稳定性和密封性，润滑剂压力高达 50 bar

小的压力损失

通过机械预紧的基本元件实现简单操作

耐/腐/蚀

模块化设计，可变组合

可与所有格林代克斯针头喷嘴结合使用

包括 gFlex 特性曲线和冷却液显示屏连接

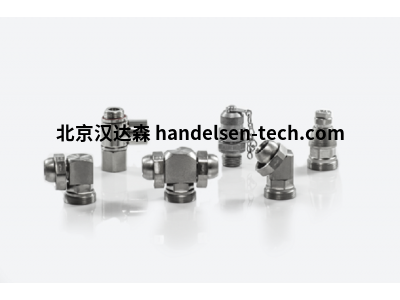

gFlex 组件概述

（01）基本元素

基本元件 L=50mm gFlex-M-01-050

基本元件 L=80mm gFlex-M-01-080

基本元件 L=120mm

gFlex-M-01-120

基本元件 L=150mm

gFlex-M-01-150

（02）角件

角件 90°

g柔性-M-02-W90

角件 45

gFlex-M-02-W45

角件 45°

g柔性-M-02-TS

进压口（高可使用 10 bar）

gFlex-M-02-DA

（03）喷嘴

针头喷嘴 45mm ND-45-gFlex

针头喷嘴 85mm ND-85-gFlex

G 1/4“ 上的适配器 （Lechler适配器）

gFlex-M-02-A14

圆形喷嘴 Ø2，0-8，0mm

gFlex-M-03-RD[2-8]

角喷嘴 45° Ø6mm

gFlex-M-03-WD45

角喷嘴 90° Ø6mm

gFlex-M-03-WD90

（04）喷嘴位置上的适配器

适配器 G 1/2“ （喷嘴侧）

gFlex-M-02-D12

适配器 G 3/8“ （喷嘴侧）

gFlex-M-02-D38

适配器 G 3/8“ （机器侧）

gFlex-M-02-M38

快换器 G 3/8“ （机器侧）

gFlex-M-02-S38

快速换压器（机器侧）

gFlex-M-02-DS38

适配器 G 1/2“ （机器侧）

gFlex-M-02-M12

gFlex 组件长度：

单个 gFlex 元件具有一定的长度。如果将元素放在一起，自然会有小的重叠，这对设计的总长度有影响。

ND-45-gFlex产品优点：

45 mm 供应宽度

可通过两个电源孔进行可变连接

易于组装

与格林代克斯冷却液指针和冷却液显示屏兼容

使用寿命长

ND-gFlex是我们新开发的标准针头喷嘴之一。其供应宽度为 45 mm 和 85 mm。该结构允许它在侧面和上方固定。喷嘴孔径（侧面和下方）适用于供应润滑剂或将喷嘴与格林代克斯冷却液显示器连接。组装好的针嘴与格林代克斯冷却液指针兼容，可将gFlex喷嘴定向到加工现场。紧凑的设计还使喷嘴可用于特别紧凑的机器部分。
