Omal Item 385-386-387蝶阀可装配“Lug”型法兰的铸铁蝶阀

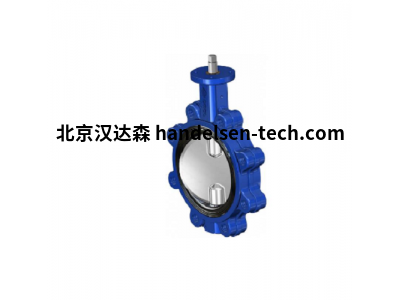

可装配“Lug”型法兰的铸铁蝶阀

ITEM 385

阀体：铸铁

蝶板：铸铁

密封件材质：参见图表

ITEM 386

阀体：铸铁

蝶板：AISI 316

密封件材质：参见图表

ITEM 387

阀体：铸铁

蝶板：铜铝合金

优点

1. EN ISO 5211标准化阀头

易于与任何驱动器耦合

2.轴上的三个导向衬套

轴与主体对准，即使在高压下也可避免振动

减少轴与主体之间的摩擦

3.刚性环上的硫化密封

垫片在使用过程中变形较小

密封件的组装/拆卸便于任何维护

组装过程中垫片在法兰之间不/变/形

成型阶段的尺寸精度更高

4. 2件式轴，无紧固件

便于进行任何维护的镜头的组装/拆卸

与单轴阀相比，由于阀瓣的中心部分更薄，因此具有更高的Kv

5.镜面抛光的周长

更好的密封和更少的垫圈磨损

圆盘和垫圈之间的摩擦较小，因此扭矩较小

材料种类繁多

在不同应用上使用的可能性

通过ATEX认证

允许安装在潜在爆炸性环境中

通过PED认证

完全符合压力设备的欧洲安全标准

常规参数：

OMAL精心研究并制造的蝶阀分为Wafer和Lug系列，尺寸介于DN40~DN600之间（Lug DN300），可应对各工业领域中的绝大多数应用需求。

满足UNI EN593的常规要求；

满足EN558-20系列的标准化阀轴；

密封件满足EN 12266-1等级A的规定，压差可达16bar。

借助硫化工艺使弹性体覆盖在硬质支撑环上形成的半刚性整体密封件。

密封件的几何构造能够更佳地贴合阀体，且法兰密封件无需额外增加元件。法兰的紧固度不会影响阀门的驱动扭矩和运行状态。

蝶阀的边缘抛光处理可以增强密封性，降低操纵扭矩的同时降低密封件的磨损。

阀轴引导套。

阀轴-蝶板之间的接合采用无紧固件（螺栓、螺钉、销钉等）的双轴连接，可减少磨损和破损风险。

此外，这一结构亦简化了拆解维护或清洁的流程。

阀门颈采用EN ISO5211标准化方案，可连接任意类型的驱动装置（气动、电动和手动等）。

所有组件均经过合理适配，确保阀门可以完全兼容工业处理过程中使用的流体。

  《产品目录》中所列示的产品数据和参数可能因后续的技术优化而发生改变，恕不另行告知且不受到供应合同的约束

标准配置：

• 尺寸范畴：DN40至DN300，PN10-PN16。

• 标准法兰接埠：PN10=PN16：DN40至DN150； PN10或PN16：DN200至DN300。

• PN16可选装DN200至DN300。

• 满足UNI EN593的常规要求。

• EN 558-20系列标准化面到面尺寸

• ISO 5211标准阀门端头

• 密封性符合EN 12266-1等级A

• 其他组合需选装。

• 装配不同密封件下的使用温度：

EPDM：-25℃~+135℃~；

NBR：-23℃~+82℃~；

FKM：-10℃~+190℃；

PTFE（EPDM基底）：-25℃~+150℃

• 法兰间使用压力：PN16 bar：DN40至DN150；PN10或PN16 bar：DN200至DN300。

• 环氧树脂层厚度：160~200μmRAL：5015

选装配置：

• 装配特殊材质密封件下的使用温度：

硅料：-25℃~+160℃~；

NBR CARBOX：-10℃~+82℃~；

食品类流体白色NBR：-23℃~+82℃；

HNBR：-20℃~+120℃

• 其他应用领域敬请咨询我司的销售部门。

认证：

符合欧盟《2014/68/UE》加压装置条例。

• 可燃性气体（V386）DVGW认证。

• RINA认证。

• 适用于自来水和食品类流体（V386），满足意大利共和国《第/174号部级法令》的合规声明。

• 可选装符合欧盟《2014/34/UE》ATEX防爆条例的型号。

• 可选装ATEX认证型号  (不适用配PTFE密封件的阀门).

负载流量图

示例：搜索压降和速度，以获得0.1 m3 /秒的水流速。在6英寸直径的阀门中

（DN 150），打开角度为90°。

1）确定阀门流量和直径线的交汇点。

2）从这一点开始，垂直向上直到遇到90°线，然后从找到的新点开始画一条水平线直至压力降刻度，从而找到所需的值（0.038 bar）。

3）从点1开始，在速度刻度上垂直下降，我们可以读取流体速度值（5 m /秒）。
