瑞士Priamus压电式6414 和 6415 型力传感器

传感器基本上用于记录最重要的过程参数，并将它们转发到系统以简单的方式进行评估，可以说是“即插即测”。但是，并非所有传感器都是相同的：根据技术和技术要求，必须满足某些基本条件。这就是为什么 PRIAMUS 传感器是独无二的。它们的设计、反应速度和所使用的连接技术已针对注塑工艺进行了优化。

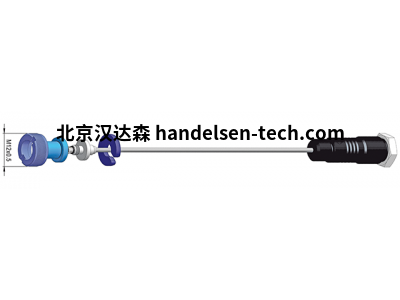

瑞士Priamus 6413、6414 和 6415 型压电力传感器用于在喷射器套件（套筒喷射器）中的喷射器套筒后面进行间接压力测量。实际的芯销通过中心孔引导，不会影响力测量。当腔体附近的空间条件不允许安装直接测量传感器时，使用间接压力测量。

待测力在测量过程中传递到传感器的石英元件。石英发射与机械负载成比例的电荷，该电荷由电荷放大器转换为电压。

该传感器不仅适用于注塑成型工艺，一般也可用于工业测力。

压电式力传感器总体具有以下优点：

• 安装简单

• 集成的屏蔽传感器电缆

• 即使没有工具屏蔽也能安全接地

• 没有单芯电缆

• 用于在顶针封装中的顶针后面的间接压力测量

• 最高工作温度：120 °C



属性规范

测量范围

6413 型 0 ... 7 kN

6414 型 0 ... 26 kN

6415 型 0 ... 62 kN

超载

6413 型最大 8 kN

6414 型最大 30 kN

6415 型最大 70 kN

标称力灵敏度1) -4.3 pC/N

最高模具温度2) -20 ... 120 °C / -4 ... 248 °F

线性偏差 < ±1%

固有频率

6413 型 105kHz

6414 型 120kHz

6415 型 140kHz

绝缘电阻 > 1013 Ω（室温下）

防护等级 DIN EN 60529 IP65
