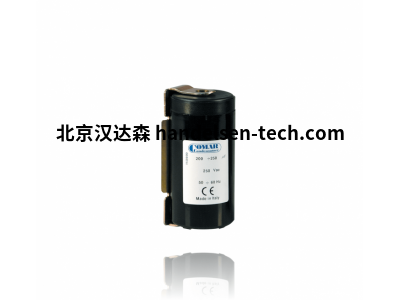

意大利进口科马COMAR三相电容器CT15 – CT50系列

技术数据

介电自愈金属化聚丙烯 (MKP)。

外壳金属（外部外壳）。

执行 植物油，不含 PCB。 根据要求：干式，树脂。

用螺钉紧固，导程最大紧固扭矩：7Nm。

防护等级 IP 40 带盖。

端子间测试电压 2,15 Un / 10 秒。

端子和外壳之间 3000 Vac / 10 秒。

介电损耗 ≤ 0,2 W / kvar。

电容器的总损耗 ≤ 0,4 W / kvar。

包括放电电阻器（3 分钟内有 75V 残留物）。

最大限度。 电压/时间变化 25V / µs

温度等级类别-25°C / D。

环境温度 最大值：+55°C。

每日平均：+45°C

年平均：+35°C

服务类型 连续 - 室内。

笔记

• 允许产品模块化的并联连接条的最大容量为 72A，并包含在

供应。

• 尺寸是固定的：A = 70 mm； B = 210 毫米； 高度 = 250 毫米

• CT 系列装置的组装始终是垂直的。

• 为了制作电容器组，有必要使用合适的放电电阻器和电流峰值限制系统

插入，与电容器的特性（25 A / µF）兼容。

THD(I)max. = 15% THD(U)max. = 5% THD(Ic)max. = 50%

Code Type Capacitance Nominal Parameters Reference Parameters Terminals WeightµF kVAr V A kVAr V A kg8371103 CT15 3 x 21 3,4 415 4,7 4,3 440 5,7 M8 2,4

8371106 CT15 3 x 38,5 6,25 415 8,7 8,0 440 10,4 M8 2,8

8371112 CT15 3 x 77 12,5 415 17,4 15,9 440 20,9 M8 3,3

THD(I)max. = 35% THD(U)max. = 10% THD(Ic)max. = 80%

Code Type Capacitance Nominal Parameters Reference Parameters Terminals WeightµF kVAr V A kVAr V A reofori kg

8373505 CT50 3 x 21 3,4 415 4,7 4,3 440 5,7 M8 2,4

8373510 CT50 3 x 38,5 6,25 415 8,7 8,0 440 10,4 M8 2,9

8373512 CT50 3 x 77 12,5 415 17,4 15,9 440 20,9 M8 3,4

电容器是一个基本但关键的组件：事实上，在某些条件下，它可以承受如此大的压力，以至于它会迅速衰减。这就是 COMAR Condensatori 确保每个电容器在安全性、可靠性和耐用性方面提供最佳性能的原因。此外，设计选择——例如独家使用油和树脂作为电介质——以及意大利制造标志，保证了组件的最佳质量。
