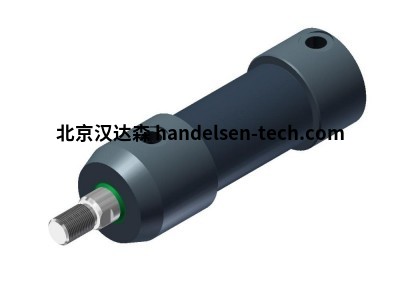

原厂德国海斯Heiss标准气缸系列 SZ100 - SZ160供应



最小起订货量

  • ≥1个

您可能还关注相似产品
  • 主营产品|HEISS标准气缸、带电感式接近开关 、带位置测量系统 、液压短行程缸 、压摆式夹紧气缸 、提升油缸 、旋转驱动油缸
  • 公司荣誉| 明星产品
供应产品分类
  • 暂无分类
本页信息为Heiss Gmbh原厂生产的产品“原厂德国海斯Heiss标准气缸系列 SZ100 - SZ160供应”产品信息,如您想了解更多关于“原厂德国海斯Heiss标准气缸系列 SZ100 - SZ160供应”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌海斯Heiss 有效期至长期有效 最后更新2022-04-18 17:50
浏览次数0

原厂德国海斯Heiss标准气缸系列 SZ100 - SZ160供应

原厂德国海斯Heiss标准气缸系列 SZ100 - SZ160供应
陈华丽
QQ:2351635597  点击这里给我发消息
手机:18519260275
电话:010-64714988-172
传真:010-84786709-667
邮件:sales65@handelsen.cn
陈华丽邮箱:sales65@handelsen.cn电话:010-64714988-172 陈华丽微信二维码

气缸是为以下列出的应用制造的,采用螺纹设计,带有磨光和硬铬
电镀气缸杆。
几乎任何类型的特殊用途设计都可以考虑。中等尺寸或活塞尺寸达 500 毫米
直径是可能的。
气缸可根据要求安装排气阀。请注明所需的通风口位置
技术规格:
运营压力:
大 100、160 或 250 bar,用于更高的操作
压力请与我们联系。
工作流体:
Hydraulik 油以矿物油为基础,用于
例如符合 DIN 51524/51525 的 H、HL、HLP 油。
其他工作流体,如耐火流体或
可应要求提供水。
工作温度:
默认情况下,气缸装有密封件,用于
温度范围为 -20°C 至 +80°C。高的
无需安装耐高温密封件
设计的变化。
活塞移动速度:
大 0.5 m/s。请联系我们以获得更高的
活塞移动速度。
气缸行程:
大允许行程取决于
允许的屈曲应力。用于尺寸标注
帮助请使用负载/屈曲图
简化的计算公式。
连接位置:
默认情况下,底部端口是同心的,除了
配置 111-2、116、117、118 至 225。
如果端口径向定位,请,
用订单说明这一点。
带阻尼器的气缸有调节螺钉
跨端口定位(位置 3),除了
配置 113、113-1 和 113-2,这里是
调整螺钉旋转 90° 远离
查看活塞杆端面时的端口
(位置 2)。
位置1 是所有配置的端口位置。
如果需要不同的端口位置,请
用订单说明这一点。
结合各种附件的示例:
端口位置顺时针旋转 90°
方向请在订单中注明“液压端口在
位置2”。
公差:
中风和中风相关的公差
尺寸符合 DIN ISO 2768 - g T1
(以前的 DIN 7168 - g)
其他公差符合 DIN ISO 2768 – m
T1(以前的 DIN 7168 – m)
附件元素:
旋转头、杆U形夹和杆端直眼
以及用于枢轴的枢轴支架和轴台
销附件可以在我们的主目录中找到
在附件下。
位置感应:
提供三种位置感测方式:
- 耐压电感式接近开关
用于行程结束轮询。
- 用于额外感应的磁场传感器
中间位置。 (气缸长度
增加。如有需要请联系我们。)
- 具有多种输出的位置测量系统
用于位置测量的信号。
位置传感技术规范
和位置编码器可以在我们各自的标准目录页面中找到。
e8a430a2c50b3060cb790650ac097ef9_sz_110-1_itok=XxM2sUaW

Heiss产品系列分类:
1、Heiss标准气缸
2、Heiss液压缸
3、Heiss液压紧凑型气缸
4、Heiss液压立方体油缸
5、Heiss液压摆动夹缸
6、Heiss旋转驱动油缸
7、Heiss增压缸

Heiss SZ100系列标准气缸型号:
Heiss SZ100-12/6
Heiss SZ100-16/8
Heiss SZ100-20/10
Heiss SZ 100-25/12
Heiss SZ100-32/16
Heiss SZ100-40/20
Heiss SZ100-50/25
Heiss SZ 100-63/32
Heiss SZ100-80/40
Heiss SZ100-100/50
Heiss SZ100-125/60
Heiss SZ100-160/80
Heiss SZ100-200/100

Heiss产品分类
Heiss标准气缸
Heiss SZ100 + SZ160
Heiss SZ250
Heiss SZ100 - SZ250 带感应式接近开关
Heiss SZ100 - SZ250 带位置测量系统
Heiss SNZ DIN24554
Heiss SZ350
Heiss 液压短行程油缸
Heiss 液压摆动夹紧缸
Heiss 不锈钢 250
Heiss 增压缸
Heiss 液压块缸
Heiss HBZ 500
Heiss  HBZ 350


AD1
轴向通孔,杆侧沉头用于气缸盖螺栓 DIN 912
油口:螺纹符合 DIN 3852 Part 1+2
液压缸 Heiss HBZ 350 带铝制外壳和可调磁场传感器
AD2
轴向通孔,底侧沉头用于气缸盖螺栓 DIN 912
油口:螺纹符合 DIN 3852 Part 1+2
液压缸 Heiss HBZ 350 带铝制外壳和可调磁场传感器
AG1
杆侧轴向螺纹盲孔
油口:螺纹符合 DIN 3852 Part 1+2
液压缸 Heiss HBZ 350 带铝制外壳和可调磁场传感器
AG2
底部轴向螺纹盲孔
油口:螺纹符合 DIN 3852 Part 1+2
液压缸 Heiss HBZ 350 带铝制外壳和可调磁场传感器
BD1
径向通孔
油口:螺纹符合 DIN 3852 Part 1+2
液压缸 Heiss HBZ 350 带铝制外壳和可调磁场传感器
BG1
径向螺纹盲孔,左侧连接
油口:螺纹符合 DIN 3852 Part 1+2
液压缸 Heiss HBZ 350 带铝制外壳和可调磁场传感器
BG2
径向螺纹盲孔,右侧连接
油口:螺纹符合 DIN 3852 Part 1+2
液压缸 Heiss HBZ 350 带铝制外壳和可调磁场传感器
CD1
轴向通孔,杆侧沉头用于气缸盖螺栓 DIN 912
端口:O 型圈密封在底部
液压缸 Heiss HBZ 350 带铝制外壳和可调磁场传感器
CD2
轴向通孔,底侧沉头用于气缸盖螺栓 DIN 912
油口:杆侧的 O 形密封圈
液压缸 Heiss HBZ 350 带铝制外壳和可调磁场传感器
CG1
杆侧轴向螺纹盲孔
油口:杆侧的 O 形密封圈
液压缸 Heiss HBZ 350 带铝制外壳和可调磁场传感器
CG2
底部轴向螺纹盲孔
端口:O 型圈密封在底部
液压缸 Heiss HBZ 350 带铝制外壳和可调磁场传感器
DD1
径向通孔
端口:O 型圈密封在侧面
液压缸 Heiss HBZ 350 带铝制外壳和可调磁场传感器
DG1
杆侧轴向螺纹盲孔
油口:杆侧的 O 形密封圈
液压缸 Heiss HBZ 350 带铝制外壳和可调磁场传感器
120
无差动气缸,可与所有配置组合
端口:螺纹或O型圈密封
