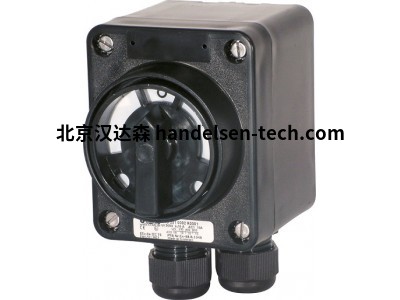

ceag 防爆控制开关 292 型
| 王磊 QQ：629595979 手机：18501341528 电话：010-64714988-187 传真：010-84786709-667 邮件：sales66@handelsen.cn |
 |
 |
带 GHG 29 开关 带 GHG 28 开关
标记附件至 94/9 / EC II 2 G Ex ed ia IIC T5 / T6 II 2 G Ex ad ia IIC T5 / T6
II 2 D Ex tD A21 IP66 T80 °C II 2 D Ex tD A21 IP66 T80 °C
EC 型式检验证书 PTB 99 ATEX 1163 PTB 99 ATEX 1163
IECEx 符合性证书 IECEx BKI 07.0011 IECEx BKI 07.0011
标记一致。 IECEx Ex ed ia IIC T5 或 T6 Ex ed ia IIC T5 或 T6
Ex tD A21 IP66 T49 °C Ex tD A21 IP66 T49 °C
允许的环境温度 –20 °C 至 +40 °C
–55 °C 至 +47 °C (T6) ... +55 °C (T5) 选项
额定电压 最大 500 V 最大 690 V
额定电流 16 A 20 A
带金触点的额定电流 0.4 A
过载范围（仅限 293 型）10 倍 - 25 秒。
25 折 - 4 秒。
50 折 - 1 秒。
指示 1：1.5
测量范围（仅限 293 型）最大 0 - 25 A 直接 / n / 1A
精度（仅限 293 型）2.5 级
机芯（仅限 293 型） 动铁
额定接通/额定分断能力 AC-15：Ue 230 V / Ie 6 A AC-15：Ue 230 V / Ie 8 A
附件EN 60947-5-1 Ue 400 V / Ie 4 A Ue 400 V / Ie 6 A
DC-13：Ue 24 V / Ie 2 A DC-13：Ue 24 V / Ie 6 A
Ue 230 V / Ie 0.3 A Ue 230 V / Ie 0.4 A
连接端子 2 x 0.5 - 2.5 mm2
或 1 x 1.0 - 6.0 mm2
防护等级符合 EN 60529 IP66
电缆密封套/密封板/外壳钻孔 1 x M25 (? 8 - 17 mm) 1) 2)
尺寸（长 x 宽 x 高） GHG 292 170 x 110 x 129 毫米
温室气体 293 225 x 110 x 129 毫米
重量 GHG 292 约1.10公斤（1级）
大约1.25 公斤（2 级）
大约1.40 公斤（3 级）
温室气体 293 约1.90 公斤（1 级）
大约2.05 公斤（2 级）
大约2.20 公斤（3 级）
外壳材料 玻璃纤维增??强聚酯
外壳颜色 黑色
1) 可应要求提供用于金属入口的黄铜法兰
2) 标准型带有直接指示测量仪表的控制开关，带有 2 个回路端子和 PE 端子以及 M32 和
M25 电缆入口。
