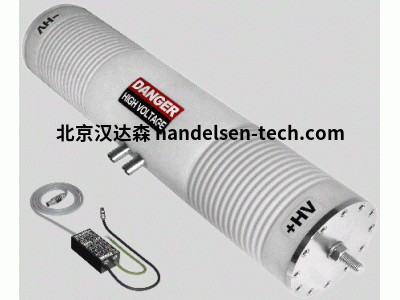

原装进口Behlke 高压脉冲发生器、高压二极管



最小起订货量

  • 无限制

您可能还关注相似产品
  • 身份验证|
  • 主营产品|电气电子元件
  • 公司荣誉| 已通过认证 明星产品
供应产品分类
  • 暂无分类
本页信息为贝尔克behlke原厂生产的产品“原装进口Behlke 高压脉冲发生器、高压二极管”产品信息,如您想了解更多关于“原装进口Behlke 高压脉冲发生器、高压二极管”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌Behlke 有效期至长期有效 最后更新2021-08-12 22:29
浏览次数2

原装进口Behlke 高压脉冲发生器、高压二极管

 高速高压脉冲发生器: 标准高压脉冲发生器程序基于模型系列 HTS 的 BEHLKE HV 固态开关。该程序包括用于 Q 开关和其他激光应用的快速普克尔斯盒驱动器,以及用于偏转和加速网格驱动器、踢球磁铁驱动器、离子阱、TWR 和速调管调制器以及许多其他分析、测量和测试设备。型号系列 FQD、GHTS、FHPP 和 FSWP 是“即插即用”解决方案的标准产品线。

所有 BEHLKE 脉冲发生器都是为系统集成而设计的,这意味着脉冲发生器需要高压电源和控制信号源才能运行。根据可选的冷却功能(散热片、产品组 D )。在这一点上需要提及的是,每个 BEHLKE 开关还可以通过与附加的无源和有源部件的组合转换为脉冲发生器单元,这些部件与开关集成并封装在一个外壳中。

此类附加部件可以是阻尼电阻器、工作电阻器、RC 缓冲器、缓冲电容器、续流二极管和高压插座等。完美的绝缘、简化的高压接线和更少的组装成本。有关 OEM 脉冲发生器解决方案,请咨询 BEHLKE。

快速高压二极管:  用于续流目的的快速高压二极管组件,对于高达 200 kV 的电压和高达 10 kA 的峰值电流具有 80 ns 的恢复时间(FDA 型号系列)。FDA 二极管组件可用作单二极管、双二极管或带有串联阻塞二极管的二极管网络,用于 MOSFET 或 IGBT 开关。所有 BEHLKE高压二极管均提供经济高效的塑料外壳或上述冷却选项。请参考 产品的E组。 可应要求提供定制的高压二极管。

 介质液体冷却:   我们为基于介电冷却剂(PFPE、PFC、HFE)的 DLC 直接液体冷却提供所有组件,包括智能泵单元、热交换器、冷却板、冷却箱、有源和无源散热器、流量传感器、快速连接器、适配器、管道和冷却剂(产品组 F)。 高压部件:   高压薄膜电阻器、高压质量电阻器、高压陶瓷电容器、高压探头、高压电缆(产品组 G)。


质量、可靠性和顶级性能 - BEHLKE 高压开关和脉冲器

  < 法兰外壳
+ 散热片
选项。跳频+CF   < 管状外壳
+ 液体冷却
选项。TH+DLC < 铜冷却法兰
选项 GCF


  BEHLKE 固态
开关可配备
各种外壳、连接器和
冷却选项以及不同
 电气行为的选项,以满足个性化设计要求。
适用的选项列在相关产品调查 A 至 G 中。
                   紧凑型开关

BEHLKE 产品 100% 无铅,符合 RoHs 和 3TG 标准。证书可应要求提供。


BEHLKE 高压输送计划:快速高压开关、高压脉冲发生器、高压二极管、高压组件和电介质液体冷却
高速高压开关:  我们正在设计和制造采用 MOSFET、SiC、IGBT、MCT 和晶闸管技术的单和推挽式开关配置的快速高压固态开关模块,适用于交流和直流,电压高达 200 kV。固态开关计划分为两个基本类别:具有固定导通时间的开关(产品组A至B4)和具有可变导通时间的开关(产品组 C1 至C8)。具有固定导通时间的开关非常经济,主要用于简单的充电或放电电路。



Behlke Power Electronics 总裁兼高级工程师是 Frank Behlke。Frank 从事专业电子设计已有 35 年多,30 年来他专攻脉冲电力电子和高压半导体堆栈。他是您在具有挑战性的项目中的第一个联系人。Frank 是模拟电子、脉冲电源、EMC 和实用电子设计方面的专家。八十年代初,他在几家高科技公司担任自由工程师。



王磊
QQ:629595979  点击这里给我发消息
手机:18501341528
电话:010-64714988-187
传真:010-84786709-667
邮件:sales66@handelsen.cn
王磊邮箱:sales66@handelsen.cn电话:010-64714988-187 王磊微信二维码
1985 年整个夏天,他对这种新材料进行了日夜试验,然后他在研究所推出了第一个快速高压推挽开关 ,这使研究人员能够在 TOF-MS 中进行离子解吸过程的特殊实验。实验取得了惊人的成功,他们意识到,通过以一定的延迟脉冲加速电压,可以显着提高仪器的质量分辨率,专家今天称这种方法为延迟提取。这一发现是弗兰克斯公司的最初触发因素。
弗兰克·贝尔克
弗兰克·贝尔克

他的发明获得了专利,并于1985年成立了一家小型私营企业,该企业很快转变为资本社会,前身为 Behlke Electronic GmbH。该公司租用了一座廉价的 办公楼 在德国法兰克福西部并开始迅速扩张。全世界的科学家对Behlke高压开关的惊人特性非常感兴趣,一开始,Behlkes 95% 的客户都是研究人员和科学家。但弗兰克并没有满足于自己的荣誉。

多年来,弗兰克和他的工程团队非常努力地不断改进固态开关。原本只为科学用途而设计的高压开关,变成了非常专业和高可靠性的工业产品。激光和医疗行业的许多制造商要求可靠且具有成本效益的替代旧闸流管、冷阴极管和火花隙,而 BEHLKE 开关完美地满足了所有要求。即使在最恶劣的工业环境中,这些开关也证明了它们的长期可靠性。BEHLKE高压开关成为数百个专业应用的行业标准。

今天,BEHLKE产品经常用于与安全相关的医疗设备以及军用雷达站,这说明了产品质量的高水平,BEHLKE 团队在过去 25 年中为之努力。九十年代末,法兰克福的工厂变得太小而无法生产。

1999 年 BEHLKE 搬到 在过去的 25 年里,BEHLKE 团队为此付出了巨大的努力。九十年代末,法兰克福的工厂变得太小而无法生产。1999 年 BEHLKE 搬到 在过去的 25 年里,BEHLKE 团队为此付出了巨大的努力。九十年代末,法兰克福的工厂变得太小而无法生产。1999 年 BEHLKE 搬到 克龙贝格, 法兰克福西北约 15 英里处的一个小城市,在那里偶然出现了两座大型工业建筑。这里有足够的空间来安装高效电子制造过程所需的所有大型机械。在接下来的几年里,BEHLKE 将利润重新投资于新产品的开发以及现代制造和实验室设备。为了在高压开关模块的单位体积中实现最大的部件密度,BEHLKE 于 2007 年决定安装一条自己的表面贴装 (SMT) 生产线。

尽管如此,与此同时,Kronberg 的生产能力几乎再次耗尽,因此 BEHLKE 已开始在美国建立额外的产能。BEHLKE 业务遍及全球,几乎可以向每个国家/地区供货。出口份额约占总业务的85%。 销售代表取代 BEHLKE,尤其是在亚洲市场。


BEHLKE 高压输送计划:快速高压开关、高压脉冲发生器、高压二极管、高压组件和电介质液体冷却
高速高压开关:  我们正在设计和制造采用 MOSFET、SiC、IGBT、MCT 和晶闸管技术的单和推挽式开关配置的快速高压固态开关模块,适用于交流和直流,电压高达 200 kV。固态开关计划分为两个基本类别:具有固定导通时间的开关(产品组A至B4)和具有可变导通时间的开关(产品组 C1 至C8)。具有固定导通时间的开关非常经济,主要用于简单的充电或放电电路。

由于其出色的 EMC 特性,它们是用于阻尼振荡的发电机电路中的理想开关元件,尤其是与FDA系列的快速续流二极管连接时。如果应用需要极高的 di/dt、极快的电压上升时间或极短的脉冲,则具有固定导通时间的开关也是首选。与具有固定导通时间的开关相比,具有可变导通时间的开关具有真正的继电器行为,因此更普遍适用。它们非常适合具有可变脉冲宽度、可变占空比的应用或需要无限导通时间的情况。和下降时间,通常与容性负载有关。

与使用单个开关的设置相比,推挽电路不需要工作电阻器,因此在较高工作频率下的高压功耗方面效率更高。由于没有工作电阻,输入储能电容的尺寸可以减小到最小,而不会对产生的脉冲的顶部平坦度产生负面影响。因此,推挽开关是对脉冲形状有高要求的方波脉冲应用的理想选择。BEHLKE 开关模块始终是电气隔离的。它们可用作正电压和负电压的高边开关。

如果在操作期间电压极性必须改变(例如在具有正负离子加速的TOF质谱仪中),然后考虑交流开关技术。交流开关可用作单开关和推挽开关。BEHLKE 开关的控制始终通过简单的 TTL 信号实现。内部控制和安全电路提供控制脉冲整形、过频和温度保护。

开关不能被错误地控制。即使在最坏的操作条件下,它们也始终处于完全开启或关闭状态,绝不会介于两者之间。并且开通或关断上升时间不受任何外部影响,保证了整个应用电路非常高的开关重复性和非常好的长期可靠性。可变导通时间开关的控制电路有一个额外的禁止输入,允许连接外部过流传感器,外部热触发器或其他外部安全电路。所有开关都具有可选的冷却功能,例如改进的导热性(选项 ITC)、非导电陶瓷冷却表面(选项 CCS)、隔离铜冷却法兰(选项 GCF)、非导电陶瓷冷却法兰(选项 GCF-CER) ,或铜(选项 CF)或轻质石墨材料(选项 CF-GRA)的非隔离散热片。对于电晕临界应用,散热片也可以由不导电的高性能陶瓷制成(选项 CF-CER)。如果空气冷却达到极限,则应用液体冷却。液体冷却有两种方式:间接液体冷却(选项 ILC)和直接液体冷却(选项 DLC)。间接液体冷却具有中等冷却效率,设计用于简单的导电和非导电冷却剂,例如自来水或去离子水。更高效、更适合高频操作的是直接液体冷却(选项 DLC),它利用全氟聚醚 (PFP​​E)、全氟碳 (PFC) 或氢氟醚 (HFE)

作为非导电冷却剂。可根据要求提供具有单独电气和机械修改的定制开关。请咨询 BEHLKE 或发送 可根据要求提供具有单独电气和机械修改的定制开关。请咨询 BEHLKE 或发送 可根据要求提供具有单独电气和机械修改的定制开关。请咨询 BEHLKE 或发送技术咨询。

高速高压脉冲发生器: 标准高压脉冲发生器程序基于模型系列 HTS 的 BEHLKE HV 固态开关。该程序包括用于 Q 开关和其他激光应用的快速普克尔斯盒驱动器,以及用于偏转和加速网格驱动器、踢球磁铁驱动器、离子阱、TWR 和速调管调制器以及许多其他分析、测量和测试设备。型号系列 FQD、GHTS、FHPP 和 FSWP 是“即插即用”解决方案的标准产品线。
 behlke_hv_switch_101-11
所有 BEHLKE 脉冲发生器都是为系统集成而设计的,这意味着脉冲发生器需要高压电源和控制信号源才能运行。根据可选的冷却功能(散热片、产品组 D )。在这一点上需要提及的是,每个 BEHLKE 开关还可以通过与附加的无源和有源部件的组合转换为脉冲发生器单元,这些部件与开关集成并封装在一个外壳中。

此类附加部件可以是阻尼电阻器、工作电阻器、RC 缓冲器、缓冲电容器、续流二极管和高压插座等。完美的绝缘、简化的高压接线和更少的组装成本。有关 OEM 脉冲发生器解决方案,请咨询 BEHLKE。

快速高压二极管:  用于续流目的的快速高压二极管组件,对于高达 200 kV 的电压和高达 10 kA 的峰值电流具有 80 ns 的恢复时间(FDA 型号系列)。FDA 二极管组件可用作单二极管、双二极管或带有串联阻塞二极管的二极管网络,用于 MOSFET 或 IGBT 开关。所有 BEHLKE高压二极管均提供经济高效的塑料外壳或上述冷却选项。请参考 产品的E组。 可应要求提供定制的高压二极管。

 介质液体冷却:   我们为基于介电冷却剂(PFPE、PFC、HFE)的 DLC 直接液体冷却提供所有组件,包括智能泵单元、热交换器、冷却板、冷却箱、有源和无源散热器、流量传感器、快速连接器、适配器、管道和冷却剂(产品组 F)。 高压部件:   高压薄膜电阻器、高压质量电阻器、高压陶瓷电容器、高压探头、高压电缆(产品组 G)。
