德国ELBE 0.100系列万向联轴器

系列万向联轴器

申紫东 QQ：2850590588   手机：18519582190 电话：010-64714988-182 传真：010-84786709-667 邮件：sales61@handelsen.cn

ELBE 万向联轴器：0.100 系列：型号有 Elbe 0.110.050、0.110.051，扭矩范围 250 Nm，大偏转角度可达 35°，具有长度补偿的联合中间轴，滚子 / 或滚针轴承。

产品概述

（一）技术参数

ELBE 0.100 系列万向联轴器在技术参数方面表现，展现出强大的扭矩传输能力和出色的角度补偿性能。其扭矩范围涵盖 250 - 35,000Nm，能够满足从一般工业设备到大型重型机械等多种不同扭矩需求的应用场景。无论是小型机械的动力传输，还是大型船舶推进系统、风力发电机主轴等对扭矩要求的关键部件连接，该系列万向联轴器都能凭借其宽广的扭矩范围稳定可靠地工作。

在偏转角方面，它具备 35° 的大偏转角。这一特性使得在传动轴存在较大角度偏差的情况下，依然能够实现高效、稳定的动力传递。在实际工业应用中，设备的安装和运行过程中难免会出现轴与轴之间不同心或存在角度偏差的情况，ELBE 0.100 系列万向联轴器的大偏转角设计，有效解决了这一问题，确保了传动系统在复杂工况下的正常运行，大大提高了设备的适应性和可靠性 。

（二）结构与设计

在结构设计上，ELBE 0.100 系列万向联轴器采用滚子或滚针轴承，这种设计极大地提升了产品的承载能力和耐磨性。滚子或滚针轴承能够承受更大的径向和轴向载荷，使得联轴器在传递高扭矩时更加稳定可靠。在大型机械设备中，如港口起重机、矿山开采设备等，这些设备在运行过程中会产生较大的冲击力和载荷，滚子或滚针轴承的应用能够有效分散这些力，减少部件的磨损，延长联轴器的使用寿命。

该系列万向联轴器支持多种连接方式，包括 DIN、交叉锯齿、SAE 法兰、轮毂或特殊连接。多样化的连接方式为用户提供了极大的便利，使其能够根据不同的设备需求和安装空间进行灵活选择。在一些标准工业设备中，可以采用常见的 DIN 或 SAE 法兰连接，这种连接方式安装方便、连接牢固，便于设备的维护和更换；而在一些特殊设备或对连接方式有特殊要求的场合，特殊连接方式则能够满足其个性化的需求，确保联轴器与设备的匹配 。

此外，ELBE 0.100 系列还具备长度补偿设计。这一设计在实际应用中具有重要意义，当设备在运行过程中由于温度变化、机械振动等因素导致轴的长度发生微小变化时，长度补偿设计能够自动适应这些变化，避免因轴的伸缩而对联轴器和传动系统造成损坏，保证了动力传输的稳定性和可靠性。在一些长距离传动或对轴的伸缩较为敏感的应用中，如大型工业生产线的传动系统、石油化工设备中的长轴传动等，长度补偿设计能够有效提高系统的运行效率和稳定性，减少故障发生的概率。

行业应用案例

（一）能源领域 - 风力发电

在风力发电领域，风力发电机的稳定运行对于发电效率和能源供应至关重要。ELBE 0.100 系列万向联轴器在风力发电机主轴连接中发挥着关键作用。风力发电机通常安装在开阔的地区，面临复杂多变的自然环境，如强风、低温、沙尘等。风机运行时，风轮在不同风速和风向的作用下，会产生复杂的扭矩和振动，且主轴与齿轮箱之间的连接需要适应一定的角度偏差。

ELBE 0.100 系列万向联轴器凭借其强大的扭矩承载能力，能够稳定地将风轮捕获的风能转化为机械能传递给齿轮箱，进而驱动发电机发电。该系列联轴器的大扭矩可达 35,000Nm，满足大型风力发电机的动力传输需求。其具备的 35° 大偏转角，有效补偿了主轴与齿轮箱之间因安装、风力变化等因素导致的角度偏差，确保动力传输的平稳性，减少了设备的磨损和故障发生概率。

某大型风力发电场采用了配备 ELBE 0.100 系列万向联轴器的风力发电机。在长期运行过程中，这些风机经历了各种恶劣天气条件的考验，但万向联轴器始终保持稳定可靠的工作状态。与采用其他万向联轴器的风机相比，该风电场的风机发电效率提高了约 5%，设备故障率降低了 30%，大大降低了运维成本，提高了风电场的经济效益和能源供应稳定性 。

（二）船舶制造 - 推进系统

船舶在航行过程中，其推进系统需要承受复杂的载荷和工况变化。ELBE 0.100 系列万向联轴器在船舶推进系统中，用于连接发动机与螺旋桨轴，实现动力的高效传输。船舶在海上航行时，由于海浪的作用，船体不断颠簸和摇晃，导致发动机与螺旋桨轴之间的相对位置和角度频繁变化，同时还需承受海水的腐蚀和冲击。

ELBE 0.100 系列万向联轴器的高精度传动特性，保证了发动机的动力能够准确、稳定地传递给螺旋桨，为船舶提供持续、稳定的推进力。其可靠的性能在恶劣的海洋环境下得以充分体现，通过采用耐腐蚀材料和特殊的密封设计，有效抵御了海水的侵蚀，确保了联轴器的长期稳定运行。多样化的连接方式，也方便了在船舶狭窄的空间内进行安装和维护。

一艘远洋货轮在其推进系统中安装了 ELBE 0.100 系列万向联轴器。在一次跨洋航行中，货轮遭遇了强台风，船体剧烈摇晃。然而，得益于万向联轴器的出色性能，推进系统始终保持正常运行，成功保障了货轮安全抵达目的地。该货轮在使用 ELBE 万向联轴器后，船舶的燃油经济性提高了 8%，维修周期延长了 20%，显著提升了船舶的运营效率和可靠性 。

（三）工程机械 - 挖掘机

挖掘机作为一种重要的工程机械，在建筑、矿山、港口等领域广泛应用。其工作环境复杂，需要频繁进行挖掘、装卸等高强度作业，传动系统要承受巨大的冲击和扭矩。ELBE 0.100 系列万向联轴器应用于挖掘机的传动系统，连接发动机与液压泵、工作装置等部件，在复杂工况和大负荷运转中表现出色。

在挖掘作业时，挖掘机的工作装置会承受来自土壤、岩石等的巨大阻力，产生频繁的冲击和振动，这对传动系统的可靠性和耐久性提出了要求。ELBE 0.100 系列万向联轴器采用滚子或滚针轴承，具有的承载能力和耐磨性，能够有效应对这些冲击和振动，保证动力的稳定传输，使挖掘机的各项动作精准、高效地执行。长度补偿设计也能适应挖掘机在工作过程中因部件变形、振动等引起的轴长变化，避免了因轴长变化而导致的传动故障。

某建筑工程施工现场，一台配备 ELBE 0.100 系列万向联轴器的挖掘机承担了繁重的土方挖掘任务。在连续高强度作业数月后，其传动系统依然保持良好的工作状态，未出现任何故障。与施工现场其他挖掘机相比，该挖掘机的作业效率提高了 15%，维修次数减少了 40%，充分展示了 ELBE 0.100 系列万向联轴器在工程机械领域的性能和可靠性 。

德国 ELBE 主要产品有：万向联轴器、 万向节、 离合器、 传动轴、 十字轴

Elbe 万向轴联轴器

Elbe 万向轴有 9 个系列：

1.ELBE 精密万向轴 ELBE 0.600 系列

2.ELBE 球窝万向轴 ELBE 0.800 系列

3.ELBE 十字万向轴 ELBE 0.700 系列

4.ELBE 万向联轴器：ELBE 0.100 系列、ELBE 0.200 系列、ELBE 0.300 系列、ELBE 0.400 系列、ELBE 0.500 系列、 ELBE 0.900 系列

1.ELBE 精密万向轴 0.600 系列：

当确保高速（高达 5000 rpm）的动力传输时，请使用符合 DIN 808 标准的精密滚针轴承接头和轴。

采用高质量的特种滚子轴承润滑脂进行润滑，与滑动轴承支撑接头相比，优势明显。

德国 ELBE 主要产品有：万向联轴器、 万向节、 离合器、 传动轴、 十字轴

德国 ELBE 是一家在工业传动领域具有影响力的企业，其产品涵盖多个关键类别，广泛应用于各类工业设备中。

万向联轴器

万向联轴器是 ELBE 的核心产品之一，拥有多个系列，以满足不同工况和应用需求。其中，0.100 系列以其出色的扭矩传输能力和角度补偿性能著称，扭矩范围从 250 Nm 到 35,000Nm 不等，大偏转角可达 35°，适用于多种复杂的传动场景。0.200 系列具备长度补偿功能，大扭矩为 100 - 1,300 Nm，大偏转角达 45°，在一些对轴长变化较为敏感的设备中发挥着重要作用。0.300 系列的大扭矩可达 4,000 - 15,000 Nm，大偏转角为 42°，提供了 DIN、交叉互锁、SAE 法兰等多种连接方式，方便用户根据实际需求进行选择 。

万向节

ELBE 的万向节产品种类丰富，不同型号适用于不同的转速和工况。例如，根据 DIN 808 标准设计的万向节，有的采用滑动轴承支撑，适用于低速驱动器，各自允许转速不超过 1000 rpm；而有的则采用精密滚针轴承接头，适用于高速动力传输，高转速可达 5000 rpm，能够确保在高速运转下的稳定性和可靠性 。

离合器

ELBE 的离合器产品在工业传动系统中起到了关键的连接和断开动力的作用。其设计旨在满足不同设备的工作要求，能够在各种复杂工况下稳定运行。无论是在频繁启动和停止的设备中，还是在需要精确控制动力传输的系统中，ELBE 离合器都能凭借其可靠的性能，确保设备的正常运行，提高生产效率 。

传动轴

ELBE 传动轴产品以其高精度和高可靠性而闻名。它们采用优质材料制造，经过精密加工和严格的质量检测，能够在高速旋转和承受较大扭矩的情况下保持稳定的性能。在汽车、船舶、工程机械等领域，ELBE 传动轴为动力的高效传输提供了坚实保障，减少了能量损失，提高了设备的整体运行效率 。

十字轴

十字轴作为万向联轴器的关键部件，ELBE 在其制造工艺和质量控制方面投入了大量精力。ELBE 的十字轴采用特殊的热处理工艺和高精度加工技术，具有良好的耐磨性和承载能力。在承受复杂的扭矩和角度变化时，能够保持稳定的性能，确保万向联轴器的正常工作，延长整个传动系统的使用寿命 。

Elbe 万向轴联轴器

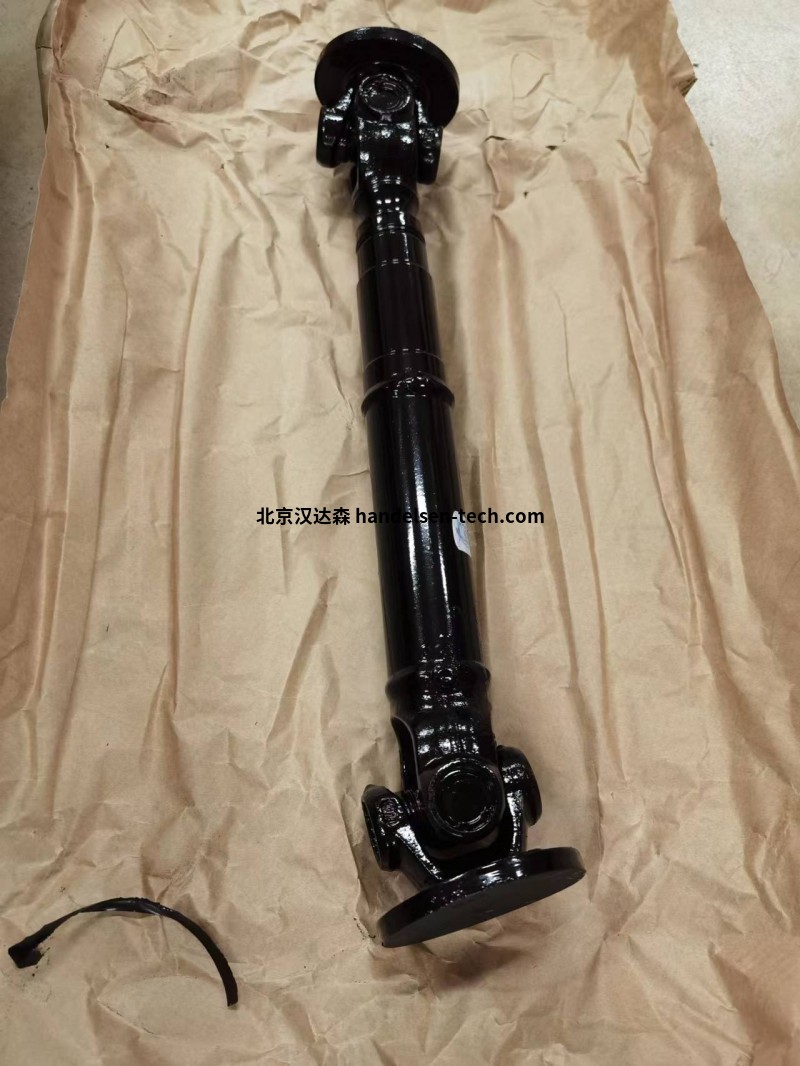

Elbe 万向轴联轴器是 Elbe 公司的重要产品之一，在工业传动领域发挥着关键作用。它通过巧妙的结构设计，能够实现不同角度的传动轴之间的动力传递，有效解决了工业设备中轴间角度偏差的问题，确保动力传输的平稳性和高效性。在各种复杂工况下，如高温、高压、高转速以及恶劣的环境条件下，Elbe 万向轴联轴器都能可靠地工作，为工业生产的连续性和稳定性提供了有力保障 。

Elbe 万向轴有 9 个系列：

1. ELBE 精密万向轴 ELBE 0.600 系列：当确保高速（高达 5000 rpm）的动力传输时，请使用符合 DIN 808 标准的精密滚针轴承接头和轴。采用高质量的特种滚子轴承润滑脂进行润滑，与滑动轴承支撑接头相比，优势明显。

   1. 型号：ELBE 0.616.100

   2. Md Max：6 到 250       Nm

   3. 大偏转角度：45°

   4. 加速到：5,000 转

   5. 特点：标准孔，DIN 6885 型内孔，内六角孔，快速连接长度补偿可选，精密万向接头，滚针轴承，钢材质。

2. ELBE 球窝万向轴 ELBE 0.800 系列：型号为 ELBE 0.820.100，球窝关节和轴由滑动轴承支撑，只能在低速下使用。与万向节不同，球窝关节不能承受轴向应力。

   1. 倾斜角度：35°

   2. 扭矩范围：高达 1370 Nm

   3. 材料编号：1.0718

   4. 特殊材料：X 17 CrNi 16 - 2，耐腐蚀，耐酸。

3. ELBE 十字万向轴 ELBE 0.700 系列：型号包括 ELBE 0.716.100、ELBE      0.740.100，根据 DIN 808 的万向节和万向轴由滑动轴承重新支撑，用于低速驱动器，各自允许转速不超过 1000 rpm。

4. ELBE 万向联轴器：

   1. 0.100 系列：型号有 Elbe 0.110.050、0.110.051，扭矩范围 250 Nm，大偏转角度可达 35°，具有长度补偿的联合中间轴，滚子 / 或滚针轴承。

   2. 0.200 系列：型号 ELBE 0.204.100，Md Max 为 100 至 1,300 Nm，大偏转角度可达 45°，特点是带长度补偿，没有键槽，键槽两侧的长度可调整滚针轴承。

   3. 0.300 系列：型号 ELBE 0.313.115，大 Md 为 4,000 至 15,000 Nm，大偏转角度可达 42°，特点包括 DIN，交叉互锁，SAE 法兰，双长度延长的关节，滚子轴承。

   4. 0.400 系列：型号 ELBE 0.403.300，通用技术数据为大倾斜角度高达 55°，扭矩范围高达 6100 Nm，HUB 连接，叉轴连接。

   5. 0.500 系列：型号 ELBE 0.509.021，通用技术数据为大倾斜角度大 50°，扭矩范围高达 16900Nm，叉轴设计。

   6. 0.900 系列：这种翼型的主要优点是由轴承座的钥匙和法兰的键槽所产生的正向连接，可以快速装配和拆卸。

      • 型号：ELBE 0.950.110

      • 参数：Md Max 为        2,500 至 13,200 Nm，大偏转角度可达 30°

      • 特点：翼式，管式，翼型，短型，滚子轴承 。
