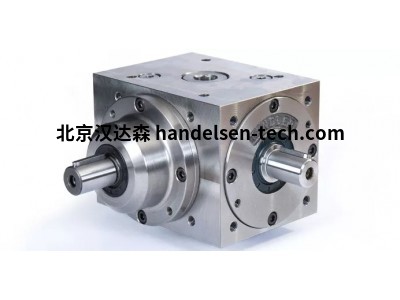

德国TANDLER 行星锥齿轮箱

王磊 QQ：629595979   手机：18501341528 电话：010-64714988-187 传真：010-84786709-667 邮件：sales66@handelsen.cn

德国TANDLER 行星锥齿轮箱 SP2 系列，德国TANDLER 高性能变速箱标准版 标准版 HL系列，德国TANDLER 倒向螺旋锥齿轮箱 W 系列，德国TANDLER 开关锥齿轮箱 S 系列具有反转输出轴，德国TANDLER 倒车锥齿轮箱 倒向螺旋锥齿轮箱 W 系列，TANDLER Zahnrad- und Getriebefabrik 制造高精度齿轮箱和齿轮。

 带加强轴的行星锥齿轮调速齿轮箱

SP2 带加强轴

SP2 齿轮箱通常用于输入齿轮系（锥轴）中，以将下降的扭矩传递到各个站。变速箱通过通轴 (d2) 传递的扭矩通常要高很多倍，因此需要使用加强型。这与标准版本的区别仅在于 d2 处的 PTO 尺寸。由于通轴的直径较大，因此无法实现切换功能。

SP2 切换和分离齿轮箱

SP2 切换和分离锥齿轮箱

为了停用机器的各个站或反转旋转方向，我们的 SP2 调速齿轮箱也可用作分离齿轮箱 (AS) 或切换齿轮箱 (S)。杠杆用于分离各个输出或反转其运行方向。控制杆的位置可以自由选择。还提供气动、电磁或液压切换选项。

更多选项

空心轴、蜗杆轴 (d3) 上的法兰或附加输出对 TANDLER 的综合模块化系统没有任何问题。12 种不同的尺寸可确保为每种应用提供合适的齿轮箱。

德国TANDLER 行星锥齿轮箱 SP2 系列



TANDLER 集团与他们的热处理厂Härterei Tandler一起，包含从设计到交付完成的驱动单元的所有制造流程，包括 24 小时紧急服务。此外，热处理厂还为外部公司提供分包服务。

TANDLER 的最新创新包括开发一种称为 Tan-Ox  的新热处理程序- 以及专门设计用于伺服电机的ServoFoxx 系列齿轮箱的设计和引入。

自 1949 年以来，TANDLER 为各种行业制造精密齿轮。从螺旋锥齿轮箱和后来的调速齿轮箱开始，TANDLER 产品提高了全球加工机械的操作和性能。

自 1970 年以来，TANDLER 提供高精度调速齿轮箱，利用他们在行星齿轮箱阶段的知识推出了ServoFoxx系列齿轮箱，行星齿轮箱和螺旋锥齿轮箱的组合提供了最全面的齿轮箱系列。

13、SP2

行星锥齿轮箱

TANDLER 描述：行星锥齿轮箱 SP2

行星锥齿轮箱

SP2 系列中的 TANDLER 齿轮箱由行星齿轮和用于调速的可调齿圈和螺旋锥齿轮组成。这种组合能够产生不同的传动比以及垂直输入的适应。SP2 齿轮箱非常适合同步锥轴机器中的各个工位。它们当然也可以用于其他应用，例如在测试设施或定位系统中。

与所有 TANDLER 调速齿轮箱一样，SP2 系列的特点是惯性矩低，反应时间非常快，使用寿命长，维护要求低。此外，它们还提供极高的真实运行精度和低扭转背隙。磨削的齿面满足传动性能的要求。

德国TANDLER 行星锥齿轮箱 SP2 系列

技术数据

SP2

轴比d1 i = n1:n2 = 1,66:1；1,33:1;   1:1；1:1,2;   1:1,5；   1:2 ; 1:3; 1:3,75

轴比d2 i = n2:n1 = 4,5:1; 3,75:1; 3:1;   2:1 ;   1,5:1；1,2:1;   1:1；1:1,33

轴比d3 我 = 135:1

变速箱尺寸 12 种齿轮箱尺寸

限度。扭矩 2500 牛米

限度。d1轴转速 1000 分钟-1

限度。d3轴转速 3000 分钟-1

输入输出 直角

所有尺寸为01 - B1的粗体标记的“变速箱”都可能比其他变速箱更快地交付。请向他们索取！

您可以将它们与每个螺旋锥齿轮箱系列结合使用。

您可以为轴 d3 选择不同的安装位置，直到齿轮箱尺寸 B1。

尺寸、性能数据和更多信息请参见我们的调速齿轮箱目录

惯性(pdf)

使用多启动蜗轮，可以降低调速比。

SP2 版本

调速行星锥齿轮箱标准版

SP2 标准版

这些齿轮箱实现了多个输入（数学上精确）所需的相位补偿，以及输入轴与垂直输出的控制和同步。通过使用不同的锥齿轮额定值，可以作为标准实现各种齿轮比。
