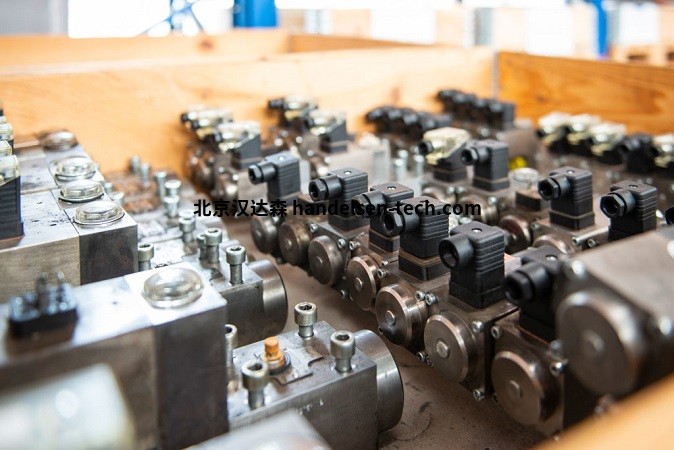

Hauhinco用于多个领域的水液压阀

王磊 QQ：629595979   手机：18501341528 电话：010-64714988-187 传真：010-84786709-667 邮件：sales66@handelsen.cn

6、3/2 通阀 B2-2 DN10 – 16 PN320

工作压力： 320bar

公称尺寸： DN10 至 DN16

方式： 3/2

结构类型： Ventil B2

特征

控制液体介质的液压驱动方向座阀。

具有 2 级控制逻辑的被动可控 3/2 通阀

基本阀位由液压 (P) 维持

该阀设计为 P→T NO 功能变体，A→T NO 功能变体可由具有液压功能 P→A NO 的先导阀产生

液压控制压力 (X, Y) 沿管路 (P, T) 内部拾取

阀活塞和阀座以液压方式“无泄漏”耦合和关闭

该阀通过一个 3/2 通先导阀进行液压驱动

带有 Hauhinco 连接图的阀门紧固结构板形式

三通二通阀功能 P→A NO

在阀体 (1) 内引导的阀活塞 (2) 通过液压动力和控制表面 (6) 上的工作压力 (P) 产生的弹簧力 (7) 被压入阀座 (3)。因此，线路 (P) 被切断，线路 (A, T) 被连接。通过切换导阀 (5)，控制表面 (8) 被加压，并且阀活塞 (2) 移动到致动位置。因此，阀活塞 (2) 被压入阀座 (4)，管路 (P, A) 连接，管路 (T) 关闭。

7、3/2 通座阀 C3 DN3 PN480 ATEX

工作压力： 480bar

公称尺寸： DN3

方式： 3/2

结构类型： Sitzventil C3

特征

直接驱动的方向座阀控制加压介质。

阀座密封，防止内部泄漏。

所有零件均由耐腐蚀材料制成，并且易于更换。

结构板形式的阀门设计

通过符合 EN60529 的防火保护认证的电磁铁驱动。

三通二通阀的作用

由驱动产生的力 (1) 通过杠杆 (2)、推杆 (3) 作用在球 (4) 上，并将其从右阀座 (5) 压出并进入左阀座位 (5)。这用于连接线路 P 和 A 并关闭线路 T，请参见示例。盖板 (6) 从内部支撑法兰密封件，并将体积流量限制在允许值。

3/2 通阀带有“负重叠”。在转换过程中，连接 P、A 和 T 彼此短暂连接。转换发生得如此之快，以至于水力效应可以忽略不计。根据设计，3/2 通阀始终需要连接 T 型接头；只有这样才能确保正确的开关功能。
