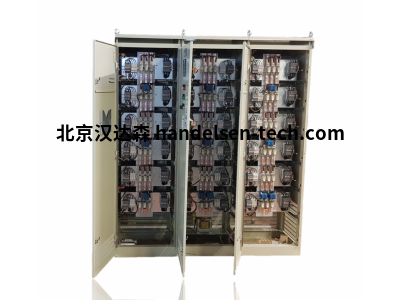

意大利进口科马COMAR谐波滤波器FAM05/07系列

技术数据

外壳由钢板制成，通过磷化处理和环氧粉末涂层防止腐蚀。 RAL 7032 颜色（其他在

要求）。防护等级：外部面板 IP 31（根据要求提供其他）；电源线输入处的内部面板 IP 20

（IP 20 可根据要求打开门）。

强制通风。

热的

保护

由两个热探针制成。第一个，工作阈值为 35°C，控制插入

屋顶上的冷却风扇。如果温度超过最大值，第二个（50°C）分离过滤器分支

允许的限制。当现象停止时，会自动恢复。

插入手动，或远程自动驾驶（安装人员的命令）。

供电 直接在线路扼流圈或熔断器的电源上进行。

用于 G6E 和 G8E 机柜的三相输入 + 接地电缆从下方。最多 5 个 NC 触点的端接

用于远程指示设备操作的安培 250 Vac 由接线板提供。如果不使用，

遥控器必须短路。

信号 在每个面板的前面有一个带绿灯的发光信号，用于带电面板，用于插入的选择器

白光滤光片，黄光电流保护和相关复位按钮的介入，

用黄灯信号干预最高温度..

3极

接触器

每个电池都由一个三极接触器（AC6-b 级）打开/关闭，以提供高可靠性。

保险丝 每个电容器组都有保险丝保护。两个电源电路的保护系统（NH-00曲线gG熔断器）

辅助的（隔离保险丝座和 10.3x38 保险丝）预计使用高分断功率保险丝（100kA）。

电容器 采用自愈金属化聚丙烯 (MKP) 制成的单相电容器，配备防爆装置和放电装置

反抗。它们浸渍在植物油中，不含 PCB。三角洲连接。持续服务的类型。

• 额定电压：550 Vac

• 过压：1.1 x A (8h / 24h)

• 电流过载：1.3 x In

• 容量容差：-5% / + 10%

• 耗散损耗：≤0.4 W / kvar

• 温度类别：-25 / D

型号：

FAM 05/07 120-400

FAM 05/07 180-400

FAM 05/07 240-400

FAM 05/07 320-400

FAM 05/07 400-400

FAM 05/07 480-400

FAM 05/07 560-400

FAM 05/07 640-400

FAM 05/07 720-400

FAM 05/07 800-400

电容器是一个基本但关键的组件：事实上，在某些条件下，它可以承受如此大的压力，以至于它会迅速衰减。这就是 COMAR Condensatori 确保每个电容器在安全性、可靠性和耐用性方面提供最佳性能的原因。此外，设计选择——例如独家使用油和树脂作为电介质——以及意大利制造标志，保证了组件的最佳质量。
