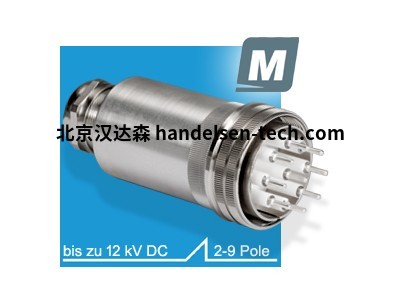

ges多极高压连接器M系列
ges多极高压连接器M系列
特征
工作电压：12 kV DC
测试电压：18kV
标称电流：30 A。
极数：2 - 9
连接方式：焊接
连接横截面：2.5 mm²
防护等级：IP 54
可燃性：UL94 V-0 或 HB
好处
提供带有控制和接地触点的变体
安全回路的主要触点（互锁）
坚固的外壳
最高质量的绝缘组
多达 100,000 个的优质联系人 交配周期
技术数据：
套管
锁紧螺帽类型
安装设备插座类型，方形法兰
外壳材料 铝 (Al)
表面镍（Ni）
防护等级（插入时） IP54
工作温度 -30°C 至 +80°C
高压触点 2.7 毫米
焊锡连接技术
标称电流 30 A
最大持续电流 40 A
浪涌电流 3000 A
体积电阻 300 µΩ
触点直径 2.7 毫米
导体尺寸 2.5 mm² / AWG 14
材料黄铜 (CuZn)
表面银（Ag）
插入/拔出力 5.5 N / 4.0 N
插拔次数 ≥ 100,000
额定温度+120℃
I-contact LV 1.5 mm
焊锡连接技术
标称电流 25 A
最大持续电流 35 A
浪涌电流 1500 A。
体积电阻 500 µΩ
触点直径 1.5 毫米
导体尺寸 1.5 mm² / AWG 16
材料黄铜 (CuZn)
表面银（Ag）
插入/拔出力 2 N / 1.5 N
插拔次数 ≥ 100,000
额定温度+120℃
SB130 / 2E 型的 E 触点 LV 2.5 mm 和 HV 触点 2.5 mm
焊锡连接技术
标称电流 30 A
最大持续电流 40 A
浪涌电流 3000 A
体积电阻 300 µΩ
触点直径 2.5 毫米
导体尺寸 2.5 mm² / AWG 14
材料黄铜 (CuZn)
表面银（Ag）
插入/拔出力 5.5 N / 4.0 N
插拔次数 ≥ 100,000
额定温度+120℃
绝缘嵌件
高压触点数量 2, 3, 5, 7, 9
LV 触点数 1.5mm
（可选的）
0, 1, 2
LV 触点数 2.5mm
（可选的）
0, 1
隔离材料 PTFE/POM
可燃性等级 PTFE UL94 V-0
易燃性等级 POM UL94 HB
工作温度 聚四氟乙烯 -50°C 至 +200°C
工作温度 POM -30°C 至 +120°C
绝缘组 PTFE / POM I (DIN IEC 60664)
