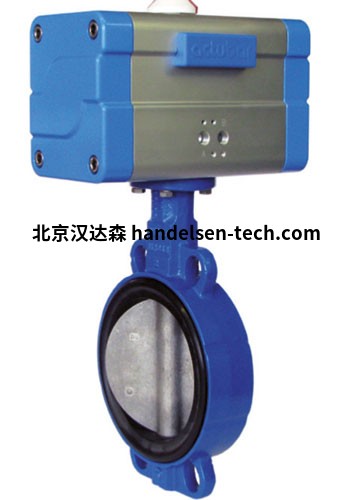

2/2路自动接头型PZDS
产品描述
一体式、防喷出、空气动力学设计、紧密关闭和居中安装的蝶阀。自动关闭阀采用气动方式（双作用或单作用）。
产品特点
符合性指令 97/23/CE PED
符合性指令 94/9/CE ATEX
根据密封性 EN12266-1 进行测试
根据防静电 EN12266-2 测试
由于轴和阀盘之间具有坚固的多齿，因此具有非常好的动力传输
易于维护和带安全卡环的防爆轴
可互换的圆盘和袖带
无介质接触的轴和外壳
自润滑轴承衬套
外壳 80μm 环氧树脂涂层
外壳颜色 RAL 5017 蓝色
套筒 NBR、FKM、硅胶、EPDM 白色 应要求提供
可选配终端位置反馈、电磁阀和定位器
根据要求与真空一起使用
或者也可提供制动杆、齿轮或电动执行器
一体式、防喷、流量优化、紧闭和集中式
集中安装的关断风门。自动关闭风门的操作是气动的
(双作用或单作用）。
技术数据 蝶阀
公称宽度DN25至DN600
连接类型 法兰盘连接，符合
EN 1092-1 & EN 1092-2。
PN 6/10/16/25/40。
ASME/ANSI 125/150
BS10-d和BS10-e。
JIS B2238 & JIS B2239
(进一步详情请咨询)
安装位置任何
公称压力DN25：最大10巴
DN32 - 350: 最大20巴
DN400 - 600: 最大10巴
根据EN558-1，系列20的面层长度
ISO 5752，系列20
API 609表2
(DN400 - 600除外)
温度范围套筒EDPM -15 °C至120 °C
材料 本体：DN25 - 灰铸铁GG25
本体：DN32-600-球墨铸铁GGG40
圆盘：不锈钢1.4408
轴：不锈钢1.4028
套筒：见 "温度范围
流动介质见材料阻力表
流动方向任何
技术数据驱动AD/AS
控制压力2至8巴
控制介质/质量 空气或中性气体（根据要求提供其他介质）
根据DIN ISO 8573-1等级4（最低要求）。
环境温度-20 °C至+80 °C（标准）；-20 °C至+160 °C（HT版本）。
气动双作用或单作用执行器
端部位置调整+5°至-10°，可在两个端部位置调整
符合EN ISO 5211和VDI/VDE 3845标准的接口
由TÜV Rheinland颁发的SIL 3证书，测试规格为IEC61508第1-2和4-7:2010部分
