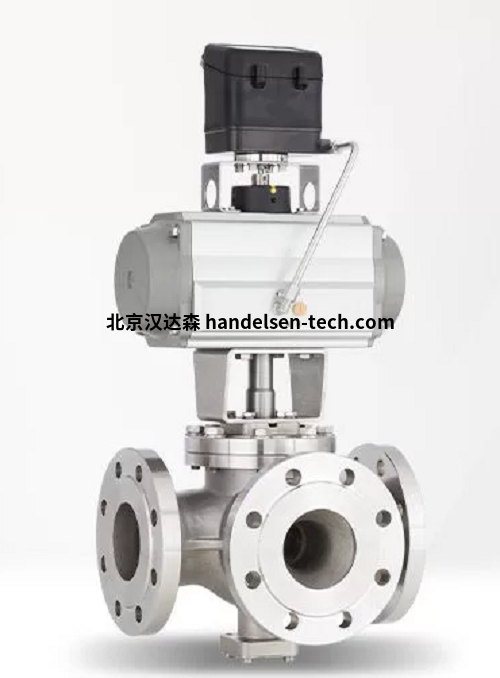

德国Schubert角座阀截止阀7010型

滑动闸阀

球形扇形阀：用于磨料和浆料开/关和控制应用的阀门。

分段圆盘阀

卫生阀门

夹管阀

定位器

电动执行器

Schubert  Salzer应用领域：

轮胎、橡胶和塑料

食品和饮料

纺织工业

化学工业

冶金业

制药和化妆品

建筑材料和玻璃

航空和车辆技术

纸浆和纸张



一、Schubert  Salzer阀座阀

Schubert  Salzer阀座阀带有气动或电动执行机构的坚固阀门设计，阀座阀门由不锈钢或红黄铜制成。

分类：

角座阀

球形阀

三通阀

直角阀门

低流量阀门

法兰阀门



Schubert  Salzer座阀设计原则



Schubert  Salze舒伯特&萨尔泽阀座阀中的关闭装置包括一个密封塞，该密封塞密封阀座。控制塞的使用使得流量能够根据阀门开度而减少。使用的气动或线性致动器通过活塞杆连接到阀塞，它们独立于工作介质工作。活塞杆的动态密封是通过自调节填料实现的。座阀可以从两个方向流过，在液体的情况下，为了避免水锤和压力峰值，关闭阀塞。



一、技术分类与结构特点

角座阀根据结构和功能可分为多种类型，满足不同工况需求：

1. 按连接方式分类

螺纹连接型：适用于小口径管道（DN10-DN50），安装便捷

法兰连接型：用于大口径管道（DN15-DN200），承压能力更强

卫生级卡箍连接：采用抛光处理，满足无菌环境要求

2. 按密封材料分类

PTFE密封：耐腐蚀性强，适用于酸碱介质

EPDM密封：弹性好，适用于高温蒸汽环境

FKM氟橡胶密封：耐油性优异，用于液压系统

3. 按控制方式分类

常闭型：断电自动关闭，确保安全

常开型：断电保持开启，保证流程连续性

双作用型：需双向气控，用于特殊工艺

二、核心性能参数

温度范围：-20℃至+180℃（特殊型号可达+300℃）

压力等级：真空至16bar

流量特性：Kv值0.15-210m³/h，线性控制精准

响应时间：启闭动作≤0.5秒（标准气动执行器）

三、典型应用场景

化工领域

在反应釜进料系统中，采用PTFE密封的角座阀可精确控制腐蚀性介质流量，阀体材质可选316L不锈钢，耐压等级达10bar。

食品制药

卫生级角座阀配备快装接口，表面粗糙度Ra≤0.8μm，支持CIP/SIP在线清洗，符合FDA认证要求。

水处理工程

法兰连接型角座阀用于加药系统，配合定位器可实现4-20mA信号精确控制，误差率＜1%。
