意大利unimec梯形螺旋千斤顶的负载说明
选择正确的螺旋千斤顶,从而使其正常工作,主要取决于对作用在螺旋千斤顶上的实际载荷的识别。载荷可分为两大类:静态载荷和动态载荷;这些组进一步包括:牵引载荷、压缩载荷、横向载荷、径向载荷、偏心载荷、冲击载荷、振动载荷。

静载荷 静载荷是螺旋千斤顶传动装置在不运动时施加的力。
申紫东
QQ:2850590588  点击这里给我发消息
手机:18519582190
电话:010-64714988-182
传真:010-84786709-667
邮件:sales61@handelsen.cn
申紫东邮箱:sales61@handelsen.cn电话:010-64714988-182 申紫东微信二维码

动态载荷 动态载荷是螺旋千斤顶传动装置在运动时施加的力。

牵引载荷 牵引载荷是施加在丝杠轴线上的力,其方向与外壳相反。

压缩载荷 压缩载荷是施加在丝杠轴上的力,其方向与外壳相同。

横向载荷 横向载荷是垂直于螺纹主轴轴线施加的力。

偏心载荷 偏心载荷是作用中心不属于螺纹主轴轴线的力,即使方向相同。

来自冲击的负载 来自冲击的负载是由冲击产生的冲击力无法量化的负载。

来自振动的负载 当冲击负载增加脉冲频率时,会施加来自振动的负载。

根据负载的类型,必须在设计阶段应用一些解决方案:

静态牵引载荷 所有型号和尺寸的最大适用载荷见规格表。冲击和/或横向载荷限制了它的应用。

动态牵引载荷 可施加到螺旋千斤顶的最大动态牵引载荷不仅取决于其尺寸:它可能受到环境温度、服务因素和可能的横向载荷和/或冲击的限制。因此有必要检查所有这些参数。

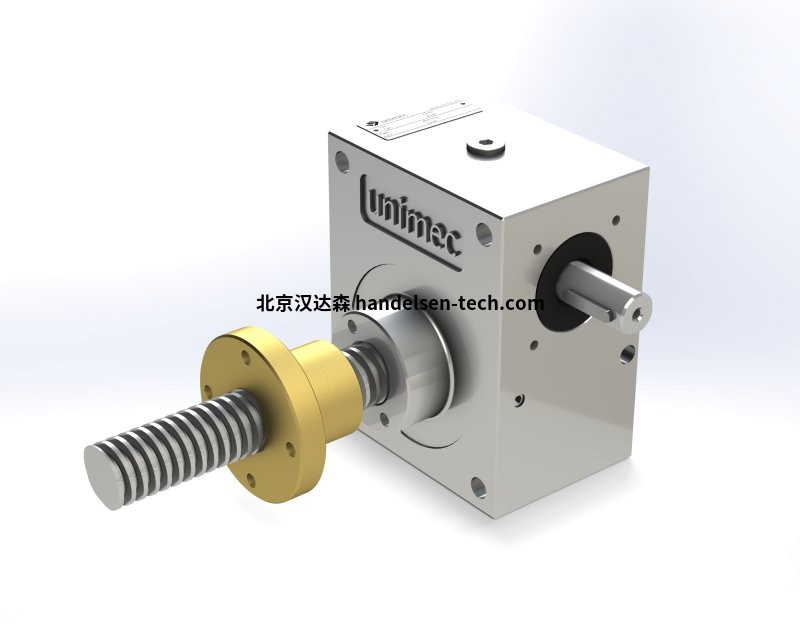

unimec_XTPR-306
静态压缩
载荷 可以施加的最大载荷取决于丝杠的长度以及它所承受的约束。极限适用载荷可根据欧拉图得出。它的应用可能会受到可能的冲击和/或横向载荷的限制。

动态压缩载荷 可以施加的最大压缩载荷由许多因素决定:丝杠的长度、环境温度、使用因素以及可能的横向载荷和/或冲击。除了在牵引负载情况下已经预见的所有验证之外,还需要与欧拉图相关的进一步验证。

静态横向负载
这种负载会引起丝杠的横向移动,从而导致破坏性弯曲,从而限制螺旋升降机的能力。合适的图表显示了根据丝杠长度和尺寸的最大横向载荷值。对于任何进一步和更详细的验证,我们的技术办公室随时为您服务。

动态横向载荷 在动态应用中不允许横向载荷。如果必须使用具有横向负载的螺旋千斤顶来满足机器要求,则有必要联系我们的技术办公室。

偏心静载荷 静态应用中的偏心载荷会引起与横向载荷相同的问题。因此,上述考虑也适用于这种负载。

动态偏心负载
在处理偏心负载的情况下,为了避免横向负载引起的问题,有必要创建一个适当引导和尺寸的机械结构,以吸收负载的所有横向分量。必须非常小心地实现导轨:太窄的齿隙会导致卡死和粘滑,而太粗的齿隙会使导轨本身的结构变得毫无用处。

来自振动或冲击的静态负载 来自振动或冲击
的负载,即使不是很重,也可能是螺旋千斤顶移动的传动装置可逆性的唯一原因。在这种情况下,建议联系我们的技术办公室以验证螺旋千斤顶的适用性。

来自振动或冲击
的动态负载 来自振动或冲击的动态负载可能会损坏螺旋升降机:粘滑现象和随之而来的局部过载会极大地增加磨损条件。有必要最小化冲击实体和振动宽度。
